اصول کلی ایمنی گودبرداری و حفاری

چرا خاک یک قاتل خاموش است؟

تصور کنید در حال کار در یک ترانشه به عمق تنها ۲ متر هستید. ناگهان دیواره ریزش می‌کند. بسیاری از کارگران تصور می‌کنند در صورت ریزش خاک، می‌توانند با دست و پا زدن خود را نجات دهند؛ اما علم فیزیک واقعیت هولناکی را نشان می‌دهد: هر متر مکعب خاک (بسته به میزان رطوبت و تراکم) وزنی معادل 1500 تا 2000 کیلوگرم دارد! یعنی ریزش دیواره معادل سقوط یک خودروی نیسان زامیاد روی قفسه سینه شماست. در این شرایط، مرگ نه بر اثر ضربه، بلکه به دلیل خفگی فشاری در کسری از دقیقه رخ می‌دهد.

عملیات گودبرداری (Excavation) و حفاری ترانشه (Trenching) یکی از پرتلفات‌ترین فعالیت‌ها در صنایع ساختمانی، نفت و گاز و راه‌سازی است. در این مطلب از سایت همیار HSE، قصد داریم با رویکردی کاملاً مهندسی، خطرات این عملیات را کالبدشکافی کرده و الزامات پیشگیرانه آن را طبق استانداردهای بین‌المللی و ملی بررسی کنیم.

تفاوت گودبرداری (Excavation) و ترانشه (Trench) چیست؟

در ادبیات HSE، هر حفره یا فرورفتگی انسان‌ساخت در سطح زمین که با برداشتن خاک ایجاد شود، گودبرداری نام دارد. اما ترانشه نوع خاصی از گودبرداری است که عرض آن در پایین (کف) کمتر از 4.5 متر (15 فوت) بوده و عمق آن معمولاً از عرض آن بیشتر است. ترانشه‌ها (مانند کانال‌های لوله‌کشی) به دلیل فضای محدودتر، به مراتب خطرناک‌تر از گودبرداری‌های وسیع هستند.

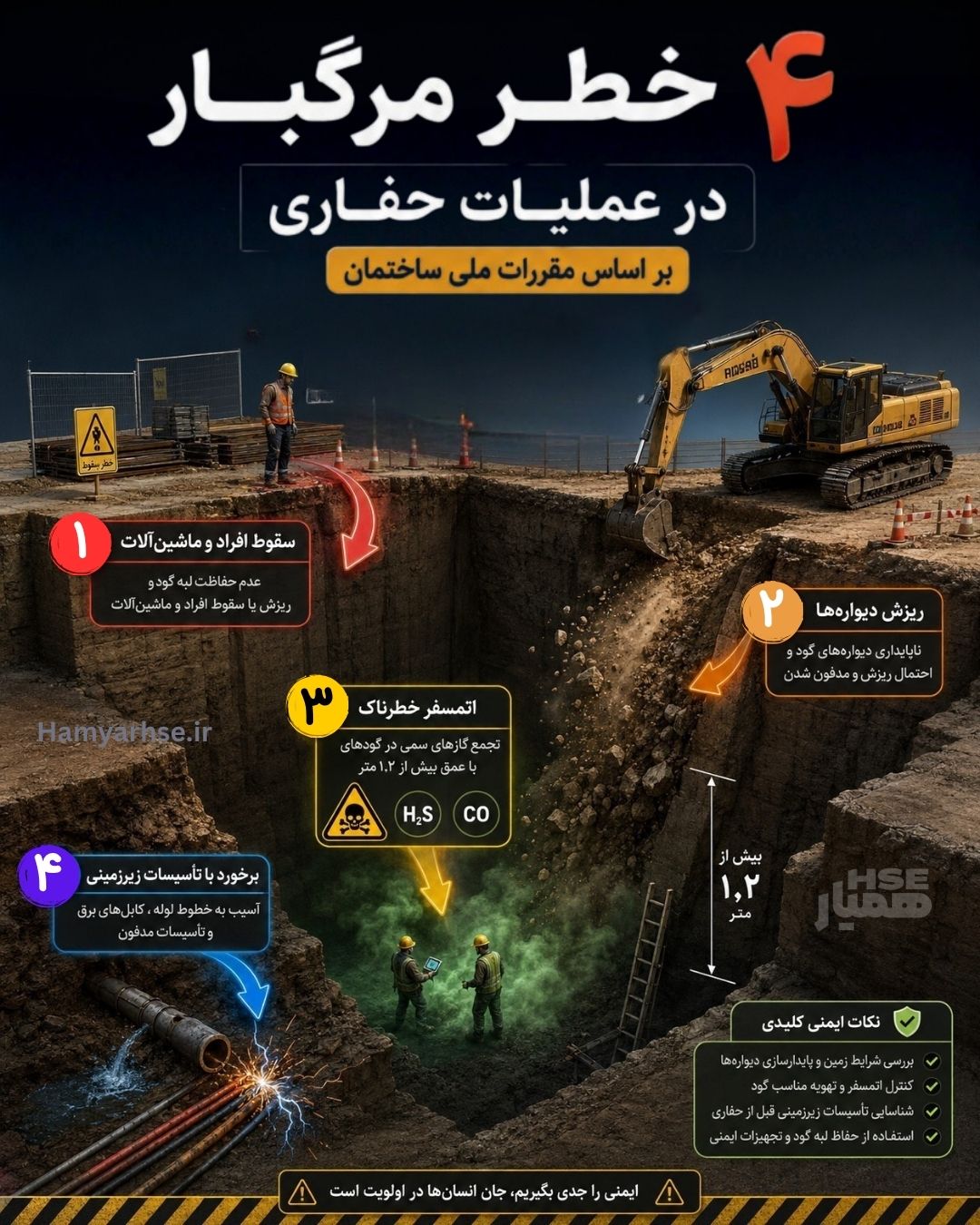

 4 خطر مرگبار در عملیات حفاری

برای مدیریت ریسک، ابتدا باید دشمن را شناخت. خطرات اصلی گودبرداری عبارتند از:

الف) ریزش دیواره‌ها (Cave-ins)

مهم‌ترین عامل مرگ‌ومیر در حفاری‌هاست. خاک به محض برداشتن تکیه‌گاه طبیعی‌اش، تمایل دارد به حالت پایدار اولیه خود برگردد. عواملی مانند ارتعاش ماشین‌آلات سنگین، تغییرات جوی (بارندگی)، خشک شدن بیش از حد خاک و سربار اضافی در لبه گود، سرعت ریزش را به شدت افزایش می‌دهند.

ب) اتمسفر خطرناک و خفگی

گودال‌هایی با عمق بیشتر از 1.2 متر (۴ فوت) می‌توانند به تله‌ای برای گازهای سنگین‌تر از هوا (مانند سولفید هیدروژن H2S یا مونوکسید کربن CO ناشی از اگزوز ماشین‌آلات) تبدیل شوند. همچنین در مناطقی که خاک حاوی مواد آلی است، خطر کاهش اکسیژن (کمتر از 19.5%) بسیار جدی است.

ج) برخورد با تأسیسات زیرزمینی

برخورد بیل مکانیکی یا کلنگ با کابل‌های برق فشار قوی، لوله‌های گاز، شبکه فاضلاب یا فیبر نوری، می‌تواند منجر به انفجار، برق‌گرفتگی شدید یا خسارات میلیاردی شود.

د) سقوط افراد، ماشین‌آلات و بار

عدم وجود موانع فیزیکی مناسب (باریکید) در اطراف لبه گود، منجر به سقوط عابران، کارگران یا حتی سقوط ماشین‌آلاتی نظیر لودر و بیل مکانیکی به داخل گودال می‌شود.

الزامات قانونی و سیستم‌های حفاظتی (بر اساس OSHA و مبحث ۱۲ مقررات ملی ساختمان)

برای جلوگیری از ریزش، استاندارد OSHA 29 CFR 1926 Subpart P و همچنین مقررات ملی ساختمان ایران (مبحث ۱۲) الزامات سخت‌گیرانه‌ای دارند. هر گودبرداری با عمق بیش از 1.51.51.5 متر (۵ فوت) الزاماً باید دارای یکی از سیستم‌های حفاظتی زیر باشد:

1. شیب‌دار کردن و پله‌ای کردن (Sloping & Benching): خاک‌برداری به گونه‌ای انجام شود که دیواره‌ها زاویه‌ای ایمن (کمتر از زاویه اصطکاک داخلی خاک) داشته باشند. این زاویه بر اساس نوع خاک (Type A, B, C) تعیین می‌شود.
2. شمع‌بندی و سازه نگهبان (Shoring): استفاده از جک‌های هیدرولیک، شمع‌های فلزی، یا سازه‌های چوبی برای مهار فشار جانبی خاک.
3. سپرگذاری یا ترانشه باکس (Shielding / Trench Box): استفاده از جعبه‌های فولادی قدرتمند که درون ترانشه قرار می‌گیرند. این جعبه‌ها جلوی ریزش خاک را نمی‌گیرند، بلکه در صورت ریزش، از جان کارگران داخل جعبه محافظت می‌کنند.

 قوانین طلایی فواصل و دسترسی‌ها:

• قانون راه خروج: در گودال‌های با عمق 1.2 متر (۴ فوت) یا بیشتر، کارگران باید در فاصله حداکثر 7.5 متری (25 فوتی) خود به یک راه خروج ایمن (مانند نردبان) دسترسی داشته باشند. نردبان باید حداقل ۱ متر از لبه گود بالاتر بیاید.
• قانون دپوی خاک: خاک‌های استخراج شده (Spoil Pile) و تجهیزات، باید حداقل ۶۰ سانتی‌متر (۲ فوت) از لبه گود فاصله داشته باشند تا هم بار اضافی به دیواره وارد نشود و هم کلوخه‌ها به داخل گود سقوط نکنند.

نقش «شخص ذی‌صلاح»

طبق قانون، هیچ عملیات حفاری نباید بدون حضور «شخص ذی‌صلاح» انجام شود. او فردی است که آموزش‌های لازم را برای تشخیص خطرات خاک، اتمسفر خطرناک و سیستم‌های حفاظتی دیده است و اختیار قانونی دارد تا در صورت مشاهده خطر، فوراً کار را متوقف کند. بازرسی روزانه گودبرداری توسط این شخص الزامی است.

دوره آفلاین ایمنی حفاری و گودبرداری

چک‌لیست طلایی قبل از شروع عملیات حفاری و گودبرداری

پیش از صدور پروانه کار (Permit to Work) برای حفاری، این چک‌لیست باید توسط افسر ایمنی و سرپرست کارگاه تایید شود:

• استعلام تأسیسات زیرزمینی: آیا نقشه‌های As-Built بررسی شده و مسیر لوله‌های گاز، آب و کابل‌های برق با دستگاه دتکتور شناسایی و علامت‌گذاری شده است؟
• بررسی شرایط جوی: آیا در ۲۴ ساعت گذشته بارندگی شدید رخ داده است؟ (نیاز به بازرسی مجدد دیواره‌ها).
• سیستم حفاظتی: آیا با توجه به عمق (بیش از 1.5 متر) و نوع خاک، سیستم شمع‌بندی یا شیب‌دار کردن به درستی اجرا شده است؟
• راه‌های دسترسی: آیا نردبان‌های استاندارد در فواصل تعیین‌شده (حداکثر 7.5 متر فاصله تا کارگر) مستقر شده‌اند؟
• فاصله دپوی خاک: آیا حریم ۶۰ سانتی‌متری لبه گود از خاک‌های خروجی و ابزارآلات پاک‌سازی شده است؟
• سنجش گاز (Gas Testing): در صورت وجود خطر نشتی گاز یا کار در محیط‌های آلوده، آیا پیش از ورود کارگران، تست گاز (O2, LEL, H2S, CO) انجام شده است؟
• [ ] کنترل ترافیک و ایمنی پیرامونی: آیا نوار خطر، موانع فیزیکی صلب (Hard Barricade)، تابلوهای هشداردهنده و چراغ‌های چشمک‌زن شبانه نصب شده‌اند؟ آیا فاصله ایمن ماشین‌آلات سنگین از لبه گود رعایت شده است؟

عملیات گودبرداری جای آزمون و خطا نیست؛ چرا که خاک فرصت دومی به کسی نمی‌دهد. رعایت اصولی مانند حفظ فاصله دپوی خاک، نصب سازه نگهبان، و استفاده از نردبان‌های ایمن، مواردی تشریفاتی نیستند، بلکه مرز باریک بین مرگ و زندگی را تعیین می‌کنند. ارتقای فرهنگ ایمنی در پروژه‌های عمرانی نیازمند آموزش مستمر و نظارت بدون اغماض است.

آیین نامه ایمنی کارگاه های ساختمانی یکی از آیین نامه های مهم برای کلیه کارشناسان HSE، ایمنی و بهداشت حرفه ای می باشد که مشغول به فعالیت در پروژه های ساختمانی هستند. در این مطلب به برخی مواد اشاره شده به اصول کلی ایمنی گودبرداری و حفاری می پردازیم.

ماده 239 :اگر در مجاورت محل گودبرداری و حفاری کارگرانی مشغول به کار دیگری باشند باید اقدامات احتیاطی برای ایمنی آنان به عمل آید.

ماده 240 :دیواره های هر گودبرداری که عمق آن بیش از 120 سانتی متر بوده و احتمال خطر ریزش وجود داشته باشد، باید به وسیله نصب شمع، سپر و مهارهای محکم و مناسب حفاظت گردد، مگر آنکه دیواره های دارای شیب مناسب (کمتر از زاویه پایدار شیب خاکریزی) باشند.

ماده 241 :در مواردی که عملیات گودبرداری و حفاری در مجاورت خطوط راه آهن، بزرگراه ها و یا مراکز و تاسیساتی که تولید ارتعاش می نمایند، انجام شود باید تدابیر احتیاطی از قبیل نصب شمع، سپر و مهارهای مناسب برای جلوگیری از خطر ریزش اتخاذ گردد.

ماده242 :مصالح حاصل از گودبرداری و حفاری نباید به فاصله کمتر از نیم متر از لبه گود ریخته شود. همچنین این مصالح نباید در پیاده روها و معابر عمومی به نحوی انباشته شود که مانع عبور و مرور گردد.

ماده 243 :دیواره های محل گودبرداری و حفاری در مواردی ذیل باید دقیقا مورد بررسی و بازدید قرارگرفته و در نقاطی که خطر ریزش بوجود آمده است، وسایل ایمنی نصب و یا نسبت به تقویت آنها اقدام گردد.

الف- بعد از اینکه یک وقفه 24 ساعته یا بیشتر در کار

ب - بعد از هر گونه عملیات انفجاری

ج- بعد از ریزش های ناگهانی

د- بعد از صدمات اساسی به مهارها

ه- بعد از یخبندان های شدید

و- بعد از باران های شدید

ماده 244 : در محل هایی که احتمال سقوط اشیا به محل گودبرداری و حفاری وجود دارد باید موانع حفاظتی برای جلوگیری از وارد شدن آسیب به کارگران پیش بینی گردد.
همچنین برای پیشگیری از سقوط کارگران و افراد عابر به داخل محل گودبرداری و حفاری نیز باید اقدامات احتیاطی از قبیل محصور کردن محوطه گودبرداری، نصب نرده ها، موانع، وسایل کنترل مسیر،ع علایم هشدار دهنده

ماده 245 : شب ها در کلیه معابر و پیاده روهای اطراف گودبرداری و حفاری باید روشنایی کافی تامین شود و همچنین علایم هشدار دهنده شبانه از قبیل چراغ های احتیاط، تابلوهای شبرنگ و غیره در اطراف منطقه محصور شده نصب گردد، به طوری که کلیه عابران و رانندگان وسایل نقلیه از فاصله کافی و به موقع متوجه خطر گردند.

ماده 246 : قبل از قرار دادن ماشین آلات و وسایل مکانیکی از قبیل جرثقیل، بیل مکانیکی، کامیون و غیره و یا انباشتن خاک های حاصل از گودبرداری و حفاری و مصالح ساختمانی در نزدیکی لبه های گود، باید شمع، سپر و مهارهای لازم جهت افزایش مقاومت در مقابل بارهای اضافی در دیواره گود نصب گردد.

ماده 247: در صورتی که از وسایل بالابر برای حمل خاک و مواد حاصل از گودبرداری و حفاری استفاده شود، باید پایه های این وسایل به طور محکم و مطمئن نصب گردیده و خاک و مواد مذکور نیز باید با محفظه های ایمن و مطمئن بالا آورده شود.

ماده 248 :هرگاه دیواری جهت حفاظت یکی از دیواره های گودبرداری مورد استفاده قرار گیرد باید به  وسیله مهارهای لازم پایداری آن تامین شود

ماده 249 :در صورتی که از موتورهای احتراق داخلی در داخل گود استفاده شود، باید با اتخاذ تدابیر فنی، گازهای حاصله از کار موتور به طور موثر از منطقه کار، کارگران تخلیه گردد.

ماده 250 :چنانچه وضعیت گود یا شیار به نحوی است که روشنایی کافی با نور طبیعی تامین نمی شود باید جهت جلوگیری از حوادث ناشی از فقدان روشنایی، از منابع نور مصنوعی استفاده شود.

ماده 251 :در صورتی که احتمال نشت و تجمع گازهای سمی و خطرناک در داخل کانال وجود داشته باشد باید با اتخاذ تدابیر فنی و نصب وسایل تهویه، هوای منطقه تنفسی کارگران به طور موثر تهویه گردد. همچنین در صورت تجمع آب در کانال باید نسبت به تخلیه آن اقدام شود.

ماده 252 :در مواردی که حفاری در زیر پیاده روها ضروری باشد، باید جهت پیشگیری از خطر ریزش، اقدامات احتیاطی از قبیل نصب مهارهای مناسب با استقامت کافی انجام و با نصب موانع، نرده ها و علایم هشدار دهنده، منطقه خطر به طور کلی محصور و از عبور و مرور افراد جلوگیری به عمل آید.

ماده 253 :در گود ها و شیارهایی که عمق آن ها از یک متر بیشتر باشد، نباید کارگران را به تنهایی به کار گمارد.

ماده 254 :در حفاری با بیل و کلنگ باید کارگران به فاصله کافی از یکدیگر به کار گمارده شوند.

ماده 255 :در شیار ها عمیق و طولانی که عمق آنها بیش از یک متر باشد، باید به ازاء حداکثر هر سی متر طول، یک نردبان کار گذارده شود.
لبه بالایی نردبان باید تا حدود یک متر بالاتر از لبه شیار ادامه داشته باشد.
راه های ورود و خروج به محل گودبرداری و حفاری ایمن شود.
