تصور کنید در یک پالایشگاه گاز، تنها چند ثانیه تا وقوع یک انفجار بزرگ باقی مانده است. فشار در یکی از خطوط انتقال به‌طور غیرعادی افزایش یافته، اما مجموعه‌ای از تجهیزات ایمنی، رویه‌های عملیاتی و واکنش صحیح اپراتورها مانع از تبدیل یک نقص فنی به یک فاجعه می‌شود. سؤال اینجاست که چگونه می‌توان پیش از وقوع حادثه، تمام این سناریوها را شناسایی، تحلیل و کنترل کرد؟

پاسخ این سؤال در یکی از قدرتمندترین ابزارهای مدیریت ریسک جهان نهفته است؛ تحلیل Bow-Tie. این روش که امروزه در صنایع نفت، گاز، پتروشیمی، انرژی، معدن، هوانوردی و حتی حوزه سلامت مورد استفاده قرار می‌گیرد، به سازمان‌ها کمک می‌کند تا رابطه میان خطرات، علل وقوع حادثه، پیامدها و لایه‌های حفاظتی را به‌صورت تصویری و کاملاً قابل فهم مشاهده کنند.

در میان نرم‌افزارهای موجود برای این روش، BowTieXP به‌عنوان شناخته‌شده‌ترین و پرکاربردترین نرم‌افزار تحلیل Bow-Tie شناخته می‌شود. این نرم‌افزار با فراهم کردن محیطی گرافیکی و هوشمند، فرآیند شناسایی ریسک، طراحی موانع کنترلی، ارزیابی اثربخشی کنترل‌ها و مدیریت یکپارچه ریسک را بسیار ساده‌تر و دقیق‌تر کرده است.

در این مطلب از همیار HSE با مفهوم تحلیل Bow-Tie، نحوه عملکرد نرم‌افزار BowTieXP، کاربردهای آن در صنایع مختلف و مزایای استفاده از این ابزار در مدیریت ریسک آشنا خواهید شد.

تحلیل Bow-Tie چیست و چرا اهمیت دارد؟

در بسیاری از روش‌های سنتی ارزیابی ریسک، اطلاعات به‌صورت جدول‌ها، ماتریس‌ها یا گزارش‌های طولانی ارائه می‌شوند. اگرچه این روش‌ها از نظر فنی ارزشمند هستند، اما درک ارتباط میان علت وقوع یک حادثه، کنترل‌های پیشگیرانه و پیامدهای احتمالی برای مدیران و کارکنان همیشه آسان نیست.

تحلیل Bow-Tie این مشکل را با استفاده از یک مدل تصویری حل می‌کند. شکل این مدل شبیه یک پاپیون است؛ به همین دلیل نام Bow-Tie یا «پاپیونی» برای آن انتخاب شده است.

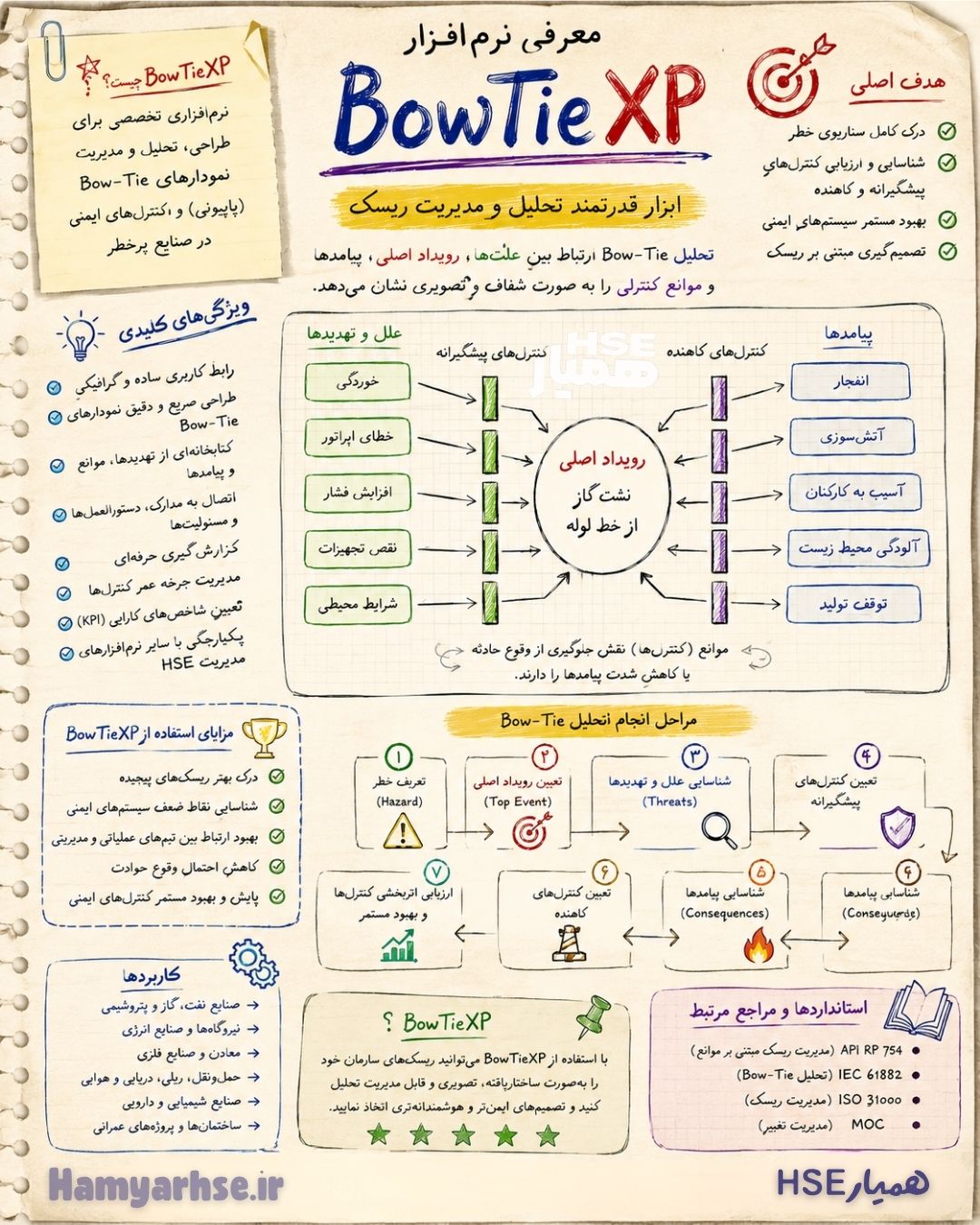

در مرکز این نمودار، رویداد اصلی (Top Event) قرار می‌گیرد؛ همان نقطه‌ای که کنترل بر یک خطر از دست می‌رود. در سمت چپ، عواملی قرار دارند که می‌توانند به وقوع این رویداد منجر شوند و در سمت راست، پیامدهای احتمالی ناشی از آن نمایش داده می‌شوند. میان این دو بخش نیز مجموعه‌ای از موانع یا کنترل‌های ایمنی (Barriers) قرار می‌گیرد که وظیفه آن‌ها جلوگیری از وقوع حادثه یا کاهش شدت پیامدهای آن است.

به همین دلیل، تحلیل Bow-Tie تنها یک روش شناسایی خطر نیست، بلکه ابزاری برای نمایش عملکرد سیستم‌های حفاظتی سازمان محسوب می‌شود.

نرم‌افزار BowTieXP چیست؟

BowTieXP یک نرم‌افزار تخصصی برای طراحی، تحلیل و مدیریت نمودارهای Bow-Tie است که توسط شرکت Wolters Kluwer Enablon توسعه یافته و در بسیاری از شرکت‌های بزرگ نفت، گاز، پتروشیمی، صنایع شیمیایی، نیروگاهی و دریایی مورد استفاده قرار می‌گیرد.

این نرم‌افزار به کاربران اجازه می‌دهد تا به‌جای رسم دستی نمودارها، تمام عناصر تحلیل ریسک را در یک محیط گرافیکی و ساختاریافته ایجاد کرده و روابط میان آن‌ها را مدیریت کنند. هر تهدید، هر مانع کنترلی، هر پیامد و حتی مسئول نگهداری هر کنترل می‌تواند به‌صورت دقیق در نرم‌افزار تعریف شود.

یکی از ویژگی‌های مهم BowTieXP این است که تنها به ترسیم نمودار محدود نمی‌شود، بلکه امکان مدیریت چرخه عمر کنترل‌های ریسک، مستندسازی، گزارش‌گیری و یکپارچه‌سازی اطلاعات را نیز فراهم می‌کند.

تحلیل Bow-Tie چگونه کار می‌کند؟

فرآیند تحلیل Bow-Tie با شناسایی یک خطر (Hazard) آغاز می‌شود. خطر، منبع بالقوه‌ای است که در صورت از دست رفتن کنترل می‌تواند به حادثه منجر شود. برای مثال، وجود گاز طبیعی تحت فشار در یک خط انتقال، یک خطر محسوب می‌شود.

در مرحله بعد، رویداد اصلی (Top Event) تعریف می‌شود. این رویداد معمولاً لحظه‌ای است که کنترل بر خطر از بین می‌رود؛ مانند نشت گاز از خط لوله.

پس از آن، تیم ارزیابی ریسک تمام تهدیدها (Threats) یا عواملی را که می‌توانند باعث وقوع این رویداد شوند، شناسایی می‌کند. خوردگی لوله، خطای اپراتور، افزایش فشار، نقص تجهیزات یا اشتباه در تعمیرات نمونه‌هایی از این تهدیدها هستند.

برای هر تهدید، مجموعه‌ای از کنترل‌های پیشگیرانه (Preventive Barriers) تعریف می‌شود. این کنترل‌ها ممکن است شامل بازرسی دوره‌ای، سیستم‌های پایش خوردگی، شیرهای ایمنی، آموزش کارکنان یا رویه‌های عملیاتی باشند.

در سمت دیگر نمودار، پیامدهای احتمالی مانند انفجار، آتش‌سوزی، آسیب به کارکنان، آلودگی محیط‌زیست یا توقف تولید قرار می‌گیرند. برای کاهش شدت این پیامدها نیز کنترل‌های کاهنده (Mitigative Barriers) مانند سیستم اطفای حریق، تخلیه اضطراری، دیوارهای حفاظتی، تجهیزات تنفسی و برنامه‌های مدیریت بحران تعریف می‌شوند. در نهایت، سازمان تصویری کاملاً شفاف از وضعیت کنترل ریسک در اختیار خواهد داشت.

مهم‌ترین قابلیت‌های نرم‌افزار BowTieXP

یکی از دلایل محبوبیت BowTieXP، امکانات گسترده آن در مدیریت ریسک است. کاربران می‌توانند نمودارهای حرفه‌ای Bow-Tie را با ظاهری استاندارد طراحی کرده و به هر عنصر اطلاعات تکمیلی مانند مدارک، دستورالعمل‌ها، مسئول اجرا، وضعیت بازرسی و شاخص‌های عملکرد متصل کنند.

این نرم‌افزار همچنین امکان ایجاد کتابخانه‌ای از خطرات، کنترل‌ها و پیامدها را فراهم می‌کند تا از دوباره‌کاری در پروژه‌های مختلف جلوگیری شود. قابلیت گزارش‌گیری حرفه‌ای، مدیریت تغییر (Management of Change)، ثبت اقدامات اصلاحی و پایش وضعیت موانع ایمنی نیز از دیگر ویژگی‌های مهم آن است.

در نسخه‌های جدید، امکان ارتباط با سایر سامانه‌های مدیریت HSE و نرم‌افزارهای سازمانی نیز فراهم شده است که این موضوع نقش مهمی در دیجیتالی شدن فرآیندهای مدیریت ریسک ایفا می‌کند.

بایدها و نبایدهای افسر HSE در صنعت ساختمان

کاربرد BowTieXP در صنایع نفت، گاز و پتروشیمی

در صنایع فرایندی، یک خطای کوچک می‌تواند به حوادثی با پیامدهای گسترده منجر شود. به همین دلیل، شرکت‌های نفت و گاز از BowTieXP برای تحلیل سناریوهای پرخطر مانند نشت هیدروکربن، انفجار مخازن، آتش‌سوزی واحدهای فرآیندی، شکست خطوط انتقال، فوران چاه‌ها و انتشار مواد سمی استفاده می‌کنند.

در یک پالایشگاه، برای مثال، ممکن است خطر «ذخیره گاز مایع تحت فشار» به‌عنوان Hazard تعریف شود. رویداد اصلی، نشت گاز از مخزن است. تهدیدهایی مانند خوردگی، خرابی فلنج، خطای تعمیراتی یا افزایش فشار بررسی می‌شوند و برای هرکدام کنترل‌های پیشگیرانه مشخص می‌شود. در ادامه، پیامدهایی مانند انفجار، آتش‌سوزی، آسیب به کارکنان و آلودگی محیط‌زیست تحلیل شده و کنترل‌های کاهنده برای آن‌ها در نظر گرفته می‌شود. این رویکرد باعث می‌شود مدیران بتوانند نقاط ضعف سیستم‌های حفاظتی را پیش از وقوع حادثه شناسایی کنند.

تفاوت BowTieXP با روش‌های HAZOP، FMEA و JSA

اگرچه تمام این روش‌ها در حوزه مدیریت ریسک استفاده می‌شوند، اما هدف و خروجی آن‌ها با یکدیگر تفاوت دارد. روش HAZOP بیشتر برای بررسی انحرافات فرآیندی و شناسایی خطرات در طراحی واحدهای صنعتی به کار می‌رود. FMEA بر تحلیل حالات خرابی تجهیزات و پیامدهای آن تمرکز دارد و JSA نیز خطرات مرتبط با فعالیت‌های شغلی را ارزیابی می‌کند. در مقابل، تحلیل Bow-Tie ارتباط میان خطر، رویداد اصلی، تهدیدها، پیامدها و موانع کنترلی را به‌صورت تصویری نمایش می‌دهد. به همین دلیل، بسیاری از سازمان‌ها از BowTieXP به‌عنوان مکمل سایر روش‌های ارزیابی ریسک استفاده می‌کنند تا نتایج پیچیده این تحلیل‌ها را برای مدیران و کارکنان قابل فهم‌تر سازند.

دوره آشنایی با نرم افزار Bowtie رو حتما ببین

مزایای استفاده از BowTieXP

استفاده از BowTieXP تنها به تولید نمودارهای زیبا محدود نمی‌شود. این نرم‌افزار به سازمان‌ها کمک می‌کند تا ریسک‌ها را بهتر درک کنند، وضعیت واقعی کنترل‌های ایمنی را ارزیابی کرده و نقاط ضعف سیستم مدیریت ریسک را شناسایی کنند.

نمایش تصویری اطلاعات، افزایش مشارکت کارکنان، تسهیل آموزش، بهبود ارتباط میان واحدهای عملیاتی و مدیریتی، مستندسازی کامل فرآیندها و امکان ممیزی آسان از جمله مزایایی هستند که باعث شده این نرم‌افزار به یکی از ابزارهای اصلی شرکت‌های بزرگ جهان تبدیل شود.

آیا یادگیری BowTieXP برای کارشناسان HSE ضروری است؟

با گسترش استفاده از روش‌های نوین مدیریت ریسک، آشنایی با تحلیل Bow-Tie و نرم‌افزار BowTieXP به یکی از مهارت‌های ارزشمند برای کارشناسان HSE تبدیل شده است. بسیاری از شرکت‌های فعال در حوزه نفت، گاز، پتروشیمی، انرژی، معدن و صنایع شیمیایی در آگهی‌های استخدام خود، آشنایی با این نرم‌افزار را به‌عنوان یک مزیت تخصصی مطرح می‌کنند. برای دانشجویان و کارشناسان تازه‌کار نیز یادگیری BowTieXP می‌تواند فرصت‌های شغلی بیشتری ایجاد کرده و توانایی آن‌ها را در تحلیل و مدیریت ریسک به شکل قابل توجهی افزایش دهد.

مدیریت ریسک در صنایع پرخطر تنها به شناسایی خطرات محدود نمی‌شود، بلکه نیازمند درک عمیق از نحوه شکل‌گیری حوادث و عملکرد لایه‌های حفاظتی است. تحلیل Bow-Tie با نمایش ارتباط میان تهدیدها، رویداد اصلی، پیامدها و کنترل‌های ایمنی، یکی از مؤثرترین ابزارهای مدیریت ریسک در جهان محسوب می‌شود.

نرم‌افزار BowTieXP این روش را به بستری دیجیتال، ساختاریافته و حرفه‌ای تبدیل کرده است؛ بستری که امکان طراحی، مستندسازی، پایش و بهبود مستمر کنترل‌های ریسک را فراهم می‌کند. به همین دلیل، امروزه این نرم‌افزار به یکی از ابزارهای کلیدی در صنایع نفت، گاز، پتروشیمی، نیروگاه‌ها، معادن، صنایع شیمیایی و سایر محیط‌های پرریسک تبدیل شده است. اگر هدف سازمان، حرکت از مدیریت واکنشی به سمت مدیریت پیشگیرانه ریسک باشد، یادگیری و به‌کارگیری BowTieXP می‌تواند یکی از مؤثرترین سرمایه‌گذاری‌ها در حوزه HSE و مدیریت ایمنی فرایند باشد.

پرسش‌های متداول

BowTieXP چیست؟

BowTieXP یک نرم‌افزار تخصصی برای طراحی و مدیریت نمودارهای Bow-Tie است که در تحلیل ریسک و مدیریت موانع ایمنی در صنایع پرخطر کاربرد دارد.

تحلیل Bow-Tie چه تفاوتی با HAZOP دارد؟

HAZOP بر شناسایی انحرافات فرآیندی تمرکز دارد، در حالی که Bow-Tie ارتباط میان تهدیدها، رویداد اصلی، پیامدها و کنترل‌های پیشگیرانه و کاهنده را به‌صورت تصویری نمایش می‌دهد.

آیا BowTieXP فقط برای صنایع نفت و گاز کاربرد دارد؟

خیر. علاوه بر صنایع نفت، گاز و پتروشیمی، این نرم‌افزار در نیروگاه‌ها، معادن، صنایع شیمیایی، حمل‌ونقل، هوانوردی، انرژی، بنادر و حتی مراکز درمانی نیز استفاده می‌شود.

آیا یادگیری BowTieXP برای کارشناسان HSE ضروری است؟

با توجه به گسترش مدیریت ریسک مبتنی بر موانع (Barrier-Based Risk Management)، آشنایی با BowTieXP یک مزیت رقابتی مهم برای کارشناسان HSE، مدیران ریسک و مهندسان ایمنی محسوب می‌شود.
