در بسیاری از حوادث بزرگ صنعتی، بررسی‌های کارشناسی نشان داده‌اند که علت اصلی، یک انفجار عظیم یا یک نقص فنی پیچیده نبوده است؛ بلکه یک انحراف کوچک از شرایط طراحی، زنجیره‌ای از رویدادها را ایجاد کرده که در نهایت به حادثه منجر شده است.

برای مثال، تصور کنید در یک واحد فرآیندی پتروشیمی، فشار یک خط لوله تنها چند درصد بیشتر از مقدار طراحی شود. شاید در نگاه اول این تغییر ناچیز به نظر برسد، اما اگر هم‌زمان شیر اطمینان عملکرد مناسبی نداشته باشد، اپراتور هشدار را دیر مشاهده کند و سیستم کنترل نیز نتواند فرآیند را متوقف کند، همین تغییر کوچک می‌تواند به پارگی خط، نشت مواد قابل اشتعال، آتش‌سوزی یا حتی انفجار منجر شود.

اینجاست که یکی از قدرتمندترین روش‌های شناسایی خطرات فرآیندی وارد میدان می‌شود؛ روشی که سال‌هاست در صنایع نفت، گاز، پتروشیمی، پالایشگاه‌ها، نیروگاه‌ها، صنایع شیمیایی و حتی صنایع دارویی به‌عنوان استاندارد طلایی تحلیل خطر شناخته می‌شود.

این روش HAZOP یا Hazard and Operability Study نام دارد.

HAZOP تنها یک چک‌لیست ساده نیست؛ بلکه یک فرآیند سیستماتیک، تیم‌محور و خلاقانه برای شناسایی خطرات و مشکلات بهره‌برداری پیش از وقوع حادثه است.

در این مطلب از همیار HSE به‌صورت جامع با مفهوم HAZOP، اصول اجرای آن، واژه‌های راهنما، مراحل مطالعه، مزایا، محدودیت‌ها و تفاوت آن با سایر روش‌های ارزیابی ریسک آشنا خواهید شد.

HAZOP چیست؟

HAZOP مخفف عبارت Hazard and Operability Study به معنای مطالعه خطرات و قابلیت بهره‌برداری است. این تکنیک یک روش ساختاریافته برای شناسایی انحرافات احتمالی از شرایط طراحی یک فرآیند و بررسی پیامدهای ناشی از آن‌ها است. در HAZOP فرض بر این است که اگر شرایط واقعی فرآیند از شرایط طراحی منحرف شود، ممکن است خطرات ایمنی، زیست‌محیطی، اقتصادی یا عملیاتی ایجاد شود. هدف اصلی این مطالعه، کشف این انحرافات پیش از بهره‌برداری یا در زمان بازنگری فرآیند است.

تاریخچه HAZOP

تکنیک HAZOP نخستین‌بار در دهه ۱۹۶۰ توسط شرکت ICI (Imperial Chemical Industries) در انگلستان توسعه یافت. مهندسان این شرکت به دنبال روشی بودند که بتواند علاوه بر شناسایی خطرات، مشکلات بهره‌برداری واحدهای شیمیایی را نیز پیش از راه‌اندازی آشکار کند. موفقیت این روش باعث شد HAZOP به‌تدریج در سراسر جهان گسترش یابد و امروزه به یکی از الزامات بسیاری از پروژه‌های بزرگ صنعتی و فرآیندی تبدیل شود.

هدف اصلی مطالعه HAZOP

برخلاف تصور برخی افراد، HAZOP برای محاسبه عدد ریسک طراحی نشده است. هدف اصلی آن پاسخ دادن به چهار سؤال اساسی است:

• اگر فرآیند از شرایط طراحی منحرف شود چه اتفاقی می‌افتد؟

• علت ایجاد این انحراف چیست؟

• پیامدهای احتمالی آن چیست؟

• آیا کنترل‌های موجود کافی هستند یا باید اقدام اصلاحی انجام شود؟

همین چهار سؤال، اساس تمام جلسات HAZOP را تشکیل می‌دهند.

HAZOP بر چه اصلی استوار است؟

فلسفه HAZOP بسیار ساده اما قدرتمند است.

هر فرآیند دارای پارامترهایی مانند: فشار، دما، دبی، سطح، ترکیب مواد، جهت جریان، زمان و غظت است. اگر هر یک از این پارامترها از مقدار طراحی منحرف شوند، ممکن است خطر ایجاد شود. HAZOP دقیقاً همین انحرافات را به‌صورت سیستماتیک بررسی می‌کند.

تیم HAZOP؛ مهم‌ترین عامل موفقیت مطالعه

یکی از ویژگی‌های منحصر‌به‌فرد HAZOP، تیم‌محور بودن آن است. هیچ فردی به‌تنهایی قادر به انجام یک مطالعه کامل HAZOP نیست. معمولاً اعضای تیم شامل افراد زیر هستند:

• رهبر جلسه HAZOP (Facilitator)

• مهندس فرآیند

• کارشناس HSE

• مهندس ابزار دقیق

• مهندس برق

• مهندس مکانیک

• نماینده بهره‌برداری

• اپراتور باتجربه

• نماینده تعمیرات

• در صورت نیاز، متخصص کنترل فرآیند یا طراح پروژه

حضور افراد با تخصص‌های مختلف باعث می‌شود خطرات از زوایای گوناگون بررسی شوند و احتمال نادیده گرفتن سناریوهای مهم کاهش یابد.

مهم‌ترین اصطلاحات در HAZOP

برای اجرای صحیح مطالعه HAZOP، آشنایی با چند اصطلاح کلیدی ضروری است.

Node (گره) : هر بخش قابل بررسی از فرآیند که به‌طور مستقل تحلیل می‌شود، یک Node نام دارد. برای مثال، یک خط لوله، مخزن، مبدل حرارتی یا راکتور می‌تواند یک Node باشد.

Design Intent : منظور از Design Intent یا «هدف طراحی»، شرایطی است که طراح انتظار دارد فرآیند در آن وضعیت کار کند؛ مانند دبی مشخص، فشار طراحی یا دمای عملیاتی.

Deviation : هرگونه فاصله گرفتن از شرایط طراحی، انحراف یا Deviation نامیده می‌شود.

Guide Words؛ قلب تکنیک HAZOP

ویژگی منحصربه‌فرد HAZOP استفاده از کلمات راهنما (Guide Words) است. این کلمات به تیم کمک می‌کنند تا به‌صورت نظام‌مند تمام انحرافات ممکن را بررسی کند.

مهم‌ترین Guide Wordها عبارت‌اند از:

No (عدم وجود) مثال: عدم جریان

More (بیشتر از حد) مثال: فشار بیشتر

Less (کمتر از حد) مثال: دبی کمتر

Reverse (معکوس) مثال: جریان معکوس

As Well As (علاوه بر) مثال: وجود ناخالصی

Part Of (بخشی از) مثال: ناقص بودن واکنش

Other Than (غیر از) مثال: ورود ماده اشتباه

Early / Late (زودتر یا دیرتر) برای بررسی توالی زمانی عملیات

ترکیب این کلمات با پارامترهای فرآیندی، صدها سناریوی بالقوه ایجاد می‌کند که در جلسه HAZOP بررسی می‌شوند.

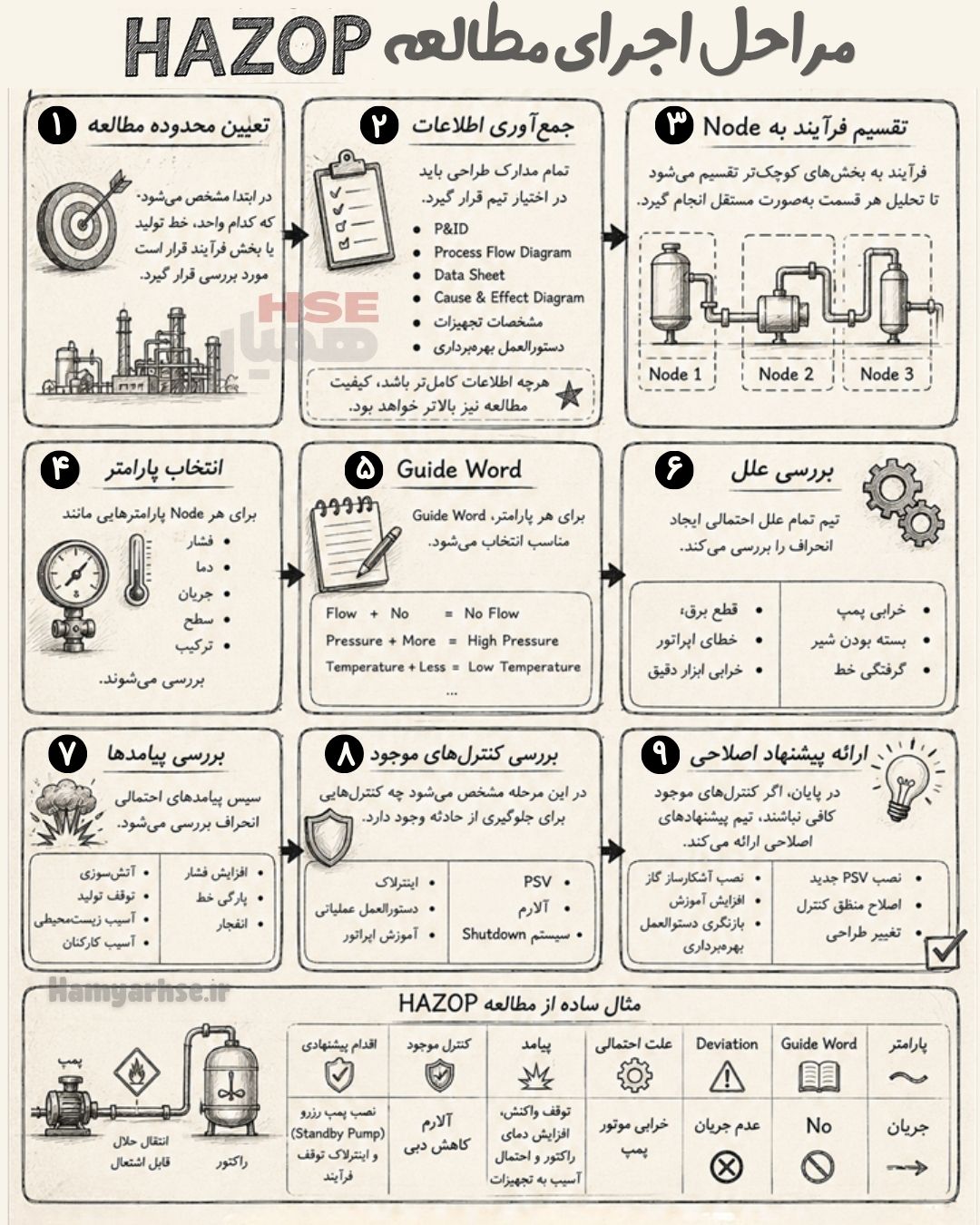

مراحل اجرای مطالعه HAZOP

اجرای HAZOP یک فرآیند منظم و چندمرحله‌ای است که معمولاً شامل مراحل زیر می‌شود.

مرحله اول؛ تعیین محدوده مطالعه

در ابتدا مشخص می‌شود که کدام واحد، خط تولید یا بخش فرآیند قرار است مورد بررسی قرار گیرد.

مرحله دوم؛ جمع‌آوری اطلاعات

تمام مدارک طراحی باید در اختیار تیم قرار گیرد. از جمله:

• P&ID

• Process Flow Diagram

• Data Sheet

• Cause & Effect Diagram

• مشخصات تجهیزات

• دستورالعمل بهره‌برداری

هرچه اطلاعات کامل‌تر باشد، کیفیت مطالعه نیز بالاتر خواهد بود.

مرحله سوم؛ تقسیم فرآیند به Node

فرآیند به بخش‌های کوچک‌تر تقسیم می‌شود تا تحلیل هر قسمت به‌صورت مستقل انجام گیرد.

مرحله چهارم؛ انتخاب پارامتر

برای هر Node پارامترهایی مانند: فشار، دما، جریان، سطح و ترکیب بررسی می‌شوند.

مرحله پنجم؛ اعمال Guide Word

برای هر پارامتر، Guide Word مناسب انتخاب می‌شود.

مثلاً:

Flow + No = No Flow

Pressure + More = High Pressure

Temperature + Less = Low Temperature

مرحله ششم؛ بررسی علل

تیم تمام علل احتمالی ایجاد انحراف را بررسی می‌کند. برای مثال: خرابی پمپ ، بسته بودن شیر، گرفتگی خط، قطع برق، خطای اپراتور، خرابی ابزار دقیق و . . .

مرحله هفتم؛ بررسی پیامدها

سپس پیامدهای احتمالی انحراف بررسی می‌شود. برای مثال: افزایش فشار ، پارگی خط، انفجارف آتش‌سوزی، توقف تولید، آسیب زیست‌محیطی، آسیب کارکنان و . . .

مرحله هشتم؛ بررسی کنترل‌های موجود

در این مرحله مشخص می‌شود چه کنترل‌هایی برای جلوگیری از حادثه وجود دارد. مانند: PSV، آلارم، سیستم Shutdown، اینترلاک، دستورالعمل عملیاتی، آموزش اپراتور و . . .

مرحله نهم؛ ارائه پیشنهاد اصلاحی

در پایان، اگر کنترل‌های موجود کافی نباشند، تیم پیشنهادهای اصلاحی ارائه می‌کند. برای مثال:، نصب PSV جدید، اصلاح منطق کنترل، تغییر طراحی، نصب آشکارساز گاز، افزایش آموزش، بازنگری دستورالعمل بهره‌برداری

یک مثال ساده از مطالعه HAZOP

فرض کنید یک پمپ وظیفه انتقال حلال قابل اشتعال به راکتور را بر عهده دارد.

پارامتر: جریان

Guide Word: No

Deviation: عدم جریان

علت احتمالی:

خرابی موتور پمپ

پیامد:

توقف واکنش، افزایش دمای راکتور و احتمال آسیب به تجهیزات

کنترل موجود:

آلارم کاهش دبی

اقدام پیشنهادی:

نصب پمپ رزرو (Standby Pump) و اینترلاک توقف فرآیند.

مزایای استفاده از HAZOP

مهم‌ترین مزیت HAZOP، شناسایی خطرات پیش از وقوع حادثه است. این روش علاوه بر افزایش ایمنی، به بهبود قابلیت بهره‌برداری، کاهش توقف‌های ناخواسته، افزایش قابلیت اطمینان تجهیزات، کاهش هزینه‌های تعمیرات، ارتقای کیفیت طراحی و بهبود تصمیم‌گیری مهندسی کمک می‌کند. همچنین نتایج HAZOP مبنای ارزشمندی برای تدوین برنامه‌های بازرسی، آموزش، مدیریت تغییر (MOC) و تحلیل‌های تکمیلی مانند LOPA و Bow-Tie محسوب می‌شود.

محدودیت‌های HAZOP

با وجود مزایای فراوان، HAZOP محدودیت‌هایی نیز دارد. این روش زمان‌بر است و برای واحدهای بزرگ ممکن است هفته‌ها یا حتی ماه‌ها طول بکشد. کیفیت نتایج به دانش و تجربه اعضای تیم وابسته است و اگر مدارک طراحی ناقص باشند یا تیم تخصص کافی نداشته باشد، احتمال نادیده گرفتن برخی سناریوها وجود دارد. همچنین HAZOP به‌تنهایی میزان ریسک را به‌صورت کمی محاسبه نمی‌کند و در بسیاری از پروژه‌ها لازم است با روش‌های دیگری مانند LOPA یا تحلیل ریسک کمی (QRA) تکمیل شود.

تفاوت HAZOP با FMEA، JSA و What-If

هر یک از این روش‌ها کاربرد خاص خود را دارند. HAZOP بیشتر برای واحدهای فرآیندی و صنایع شیمیایی استفاده می‌شود و بر انحراف از شرایط طراحی تمرکز دارد. FMEA خرابی تجهیزات و اثرات آن را بررسی می‌کند و بیشتر در طراحی تجهیزات و سیستم‌ها کاربرد دارد. JSA (Job Safety Analysis) برای تحلیل خطرات فعالیت‌های اجرایی و وظایف شغلی به‌کار می‌رود، در حالی که What-If Analysis یک روش سریع و مبتنی بر طرح پرسش‌های فرضی برای شناسایی خطرات است. انتخاب روش مناسب به نوع فرآیند، مرحله پروژه و هدف مطالعه بستگی دارد و در بسیاری از پروژه‌های بزرگ، این روش‌ها در کنار یکدیگر استفاده می‌شوند.

تکنیک HAZOP رو ببین حتما

نقش HAZOP در مدیریت ایمنی فرآیند (PSM)

در صنایع نفت، گاز، پالایش و پتروشیمی، HAZOP یکی از ارکان اصلی مدیریت ایمنی فرآیند (Process Safety Management - PSM) محسوب می‌شود. نتایج این مطالعه در مدیریت تغییر، طراحی سیستم‌های حفاظت، برنامه‌ریزی تعمیرات، آموزش اپراتورها، تدوین سناریوهای اضطراری و کاهش احتمال حوادث بزرگ فرآیندی نقش اساسی دارد. به همین دلیل، بسیاری از شرکت‌های بین‌المللی انجام HAZOP را پیش از راه‌اندازی واحدهای جدید یا هنگام اعمال تغییرات اساسی الزامی می‌دانند.

تکنیک HAZOP یکی از مؤثرترین و معتبرترین روش‌های شناسایی خطرات در صنایع فرآیندی است که با استفاده از رویکردی تیم‌محور، نظام‌مند و مبتنی بر انحراف از شرایط طراحی، امکان شناسایی نقاط ضعف سیستم را پیش از وقوع حادثه فراهم می‌کند. این روش نه‌تنها به افزایش ایمنی کارکنان و تجهیزات کمک می‌کند، بلکه موجب بهبود قابلیت بهره‌برداری، کاهش توقف‌های ناخواسته و افزایش قابلیت اطمینان فرآیند نیز می‌شود.

برای کارشناسان HSE، مهندسان فرآیند و مدیران پروژه، تسلط بر اصول HAZOP یک مهارت کلیدی به شمار می‌رود. در دنیای امروز که صنایع با فرآیندهای پیچیده، مواد خطرناک و فناوری‌های پیشرفته سروکار دارند، پیشگیری همواره کم‌هزینه‌تر و مؤثرتر از واکنش پس از حادثه است و HAZOP یکی از قدرتمندترین ابزارها برای تحقق این هدف به شمار می‌آید.

پرسش‌های متداول (FAQ)

HAZOP مخفف چیست؟
HAZOP مخفف Hazard and Operability Study و به معنی مطالعه خطرات و قابلیت بهره‌برداری است.

HAZOP در چه صنایعی کاربرد دارد؟
بیشترین کاربرد آن در صنایع نفت، گاز، پتروشیمی، پالایشگاه‌ها، نیروگاه‌ها، صنایع شیمیایی، دارویی و سایر واحدهای فرآیندی است.

مهم‌ترین خروجی مطالعه HAZOP چیست؟
شناسایی انحرافات، علل، پیامدها، کنترل‌های موجود و ارائه پیشنهادهای اصلاحی برای کاهش ریسک و بهبود عملکرد فرآیند.

آیا HAZOP جایگزین ارزیابی ریسک است؟
خیر. HAZOP یکی از روش‌های شناسایی خطرات است و معمولاً در کنار روش‌هایی مانند LOPA، Bow-Tie، QRA و FMEA برای مدیریت جامع ریسک استفاده می‌شود.
