در دنیای پرخطر صنایع نفت، گاز، پتروشیمی، معادن و حتی شبکههای فاضلاب شهری، بزرگترین تهدیدات اغلب آنهایی هستند که نه دیده میشوند، نه صدایی دارند و نه بویی! گازهای سمی مانند سولفید هیدروژن (H2S) که در غلظتهای بالا حس بویایی را فلج میکند، یا مونوکسید کربن (CO) که به حق «قاتل خاموش» نامیده میشود، سالانه جان دهها کارگر و متخصص را میگیرند.
در این میان، دستگاه گازسنج (Gas Detector) تنها چشم و بینیِ الکترونیکی و قابل اعتماد یک افسر HSE است. در این مطلب از سایت همیار HSE، قصد داریم پرونده گازسنجی صنعتی را به طور کامل باز کنیم؛ از شناخت انواع سنسورها و علائم روی دستگاه گرفته تا الزامات کالیبراسیون و استانداردهای بینالمللی. اگر با فضاهای بسته (Confined Spaces) یا محیطهای مستعد انفجار سر و کار دارید، این مقاله نجاتبخش جان شما خواهد بود.
آشنایی با انواع دستگاههای گازسنج
گازسنجها بر اساس کاربرد و تکنولوژی به دستههای مختلفی تقسیم میشوند:
۱. دستهبندی بر اساس قابلیت حمل
- گازسنجهای ثابت (Fixed Gas Detectors): در نقاط پرخطر پالایشگاهها یا تونلها به صورت دائمی نصب میشوند و به سیستمهای کنترل مرکزی (F&G System) متصل هستند تا در صورت نشتی، آژیرها یا سیستمهای تهویه را فعال کنند.
- گازسنجهای پرتابل (Portable Gas Detectors): دستگاههای قابل حملی که به لباس کارگر یا افسر ایمنی متصل میشوند و برای پایش فردی (Personal Monitoring) یا ارزیابی محیط قبل از ورود به فضای بسته کاربرد دارند.
۲. دستهبندی بر اساس تعداد سنسور
- تکگازه (Single-Gas): معمولاً برای مانیتورینگ یک گاز خاص (مثلاً فقط H2SH_2SH2S یا فقط O2O_2O2) استفاده میشوند و به دلیل قیمت پایینتر، به عنوان تجهیزات حفاظت فردی در اختیار کارگران قرار میگیرند.
- چندگازه (Multi-Gas): پرکاربردترین دستگاهها در HSE هستند. یک گازسنج استاندارد ۴ گازه محیط را از نظر ۴ پارامتر حیاتی پایش میکند:
- میزان اکسیژن (O2)
- گازهای قابل اشتعال (LEL)
- سولفید هیدروژن (H2S)
- مونوکسید کربن (CO)
تکنولوژی سنسورها؛ دستگاه چگونه گاز را میفهمد؟
برای درک علمی عملکرد گازسنجها، باید بدانیم درون آنها چه میگذرد:
- سنسورهای الکتروشیمیایی (Electrochemical): مخصوص شناسایی گازهای سمی (مانند CO و H2S) و اکسیژن هستند. واکنش گاز با مواد شیمیایی داخل سنسور، جریان الکتریکی ضعیفی تولید میکند که دستگاه آن را به واحد PPM تبدیل میکند.
- سنسورهای کاتالیزوری (Catalytic Bead): برای سنجش گازهای قابل اشتعال (مانند متان). گاز روی یک مهره داغ کاتالیزوری میسوزد و تغییر مقاومت الکتریکی، میزان LEL را نشان میدهد.
- سنسورهای مادون قرمز (IR) و PID: برای تشخیص ترکیبات آلی فرار (VOCs) و دیاکسید کربن (CO2) با دقت بسیار بالا استفاده میشوند.
روش اصولی کار با دستگاه گازسنج
کار با گازسنج صرفاً روشن کردن آن نیست! یک خطای کوچک میتواند به قیمت جان یک تیم تمام شود.
گام اول: روشن کردن و هوای پاک (Zeroing)
دستگاه را همیشه باید در هوای کاملاً پاک و آزاد (خارج از محیط خطر) روشن کنید. دستگاه پس از روشن شدن، یک فرآیند خودآزمایی (Self-Test) انجام میدهد. سپس باید مقادیر را صفر کنید (Zero Calibration)؛ البته برای اکسیژن این مقدار باید روی 20.9% تنظیم شود.
گام دوم: تست ضربه (Bump Test)
هرگز بدون انجام بامپ تست وارد محیط خطرناک نشوید! بامپ تست یعنی مواجهه دادنِ کوتاه و عمدیِ سنسورهای دستگاه با یک کپسول گاز استاندارد، صرفاً برای اینکه مطمئن شویم سنسورها گاز را حس میکنند و آلارمهای صوتی، نوری و لرزشی سالم هستند.
گام سوم: نمونهبرداری (Sampling)

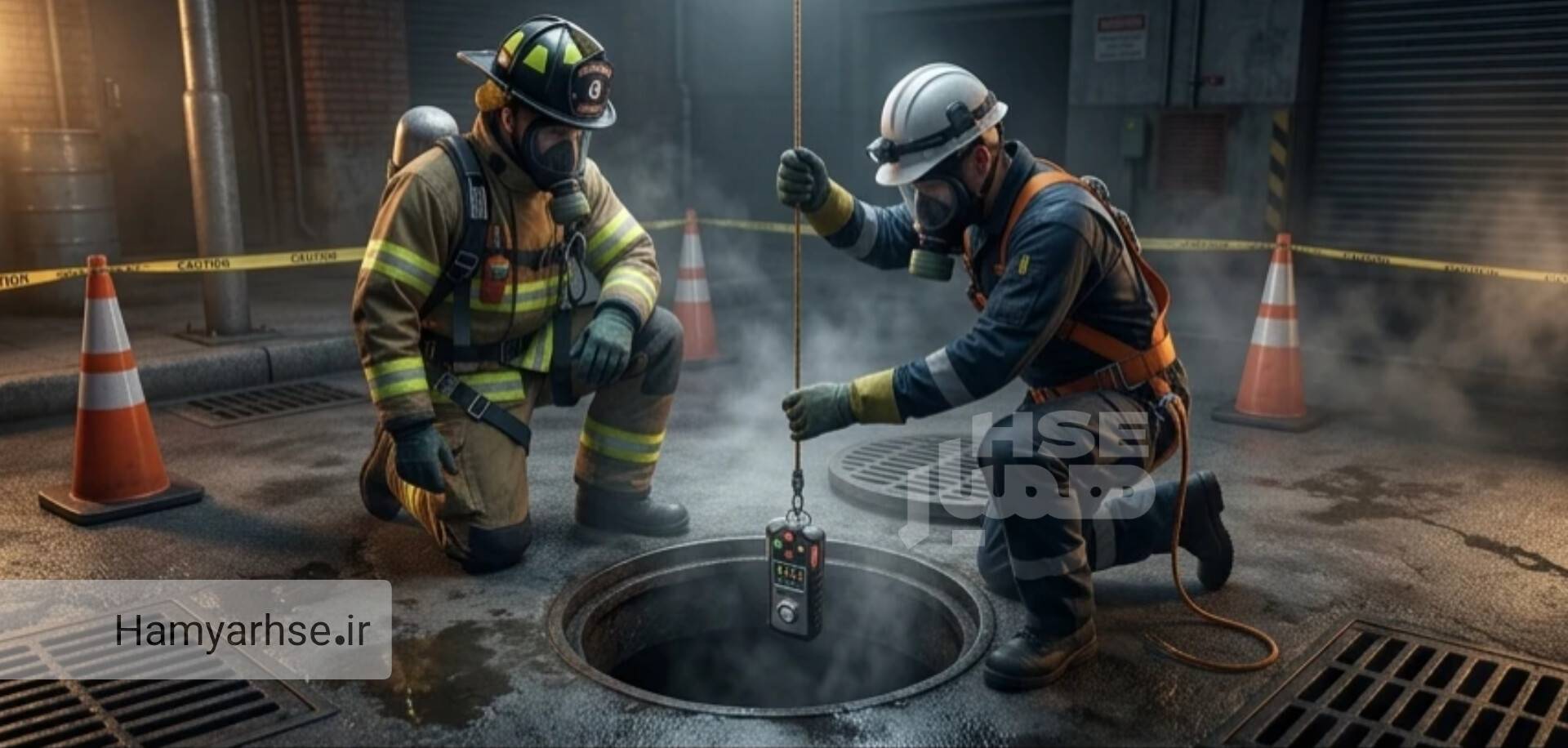

اگر قصد ورود به فضای بسته (مثل منهول یا مخزن) را دارید، هرگز با گازسنج وارد نشوید! ابتدا باید با استفاده از گازسنجهای پمپدار (Pumped) یا اتصال شیلنگ و پراب (Probe)، هوای داخل مخزن را از بالا، وسط و پایین مکش کرده و غلظت گازها را بسنجید (چون گازهایی مثل متان سبکتر از هوا هستند و بالا جمع میشوند، اما H2S سنگینتر است و در کف میخوابد).

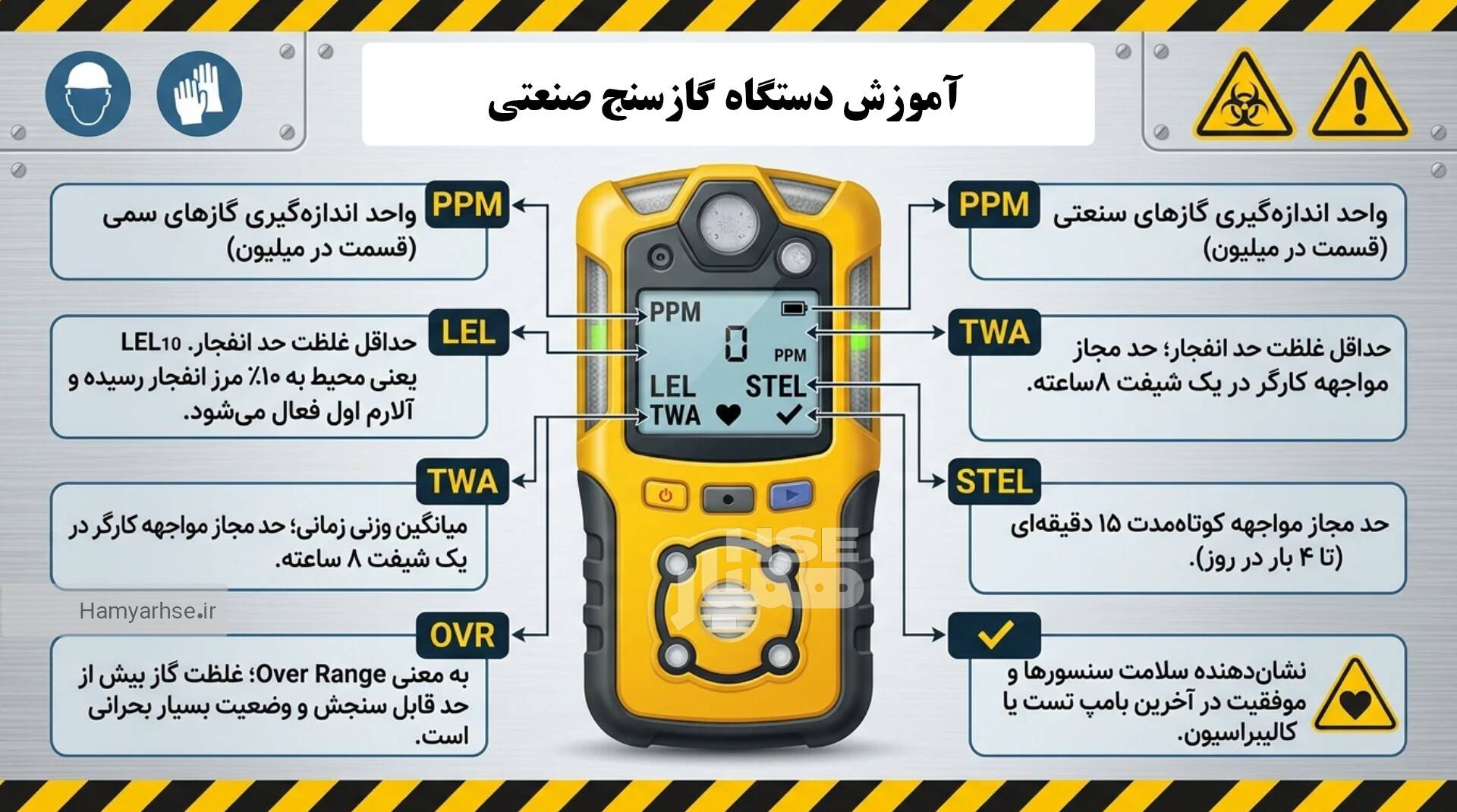

رمزگشایی از علائم و اصطلاحات روی مانیتور گازسنج
یک کارشناس حرفهای باید زبان دستگاه خود را بشناسد. روی صفحه نمایشگر با این مفاهیم روبرو میشوید:
- PPM (Parts Per Million): واحد اندازهگیری گازهای سمی (قسمت در میلیون).
- LEL (Lower Explosive Limit): حداقل غلظت حد انفجار. وقتی دستگاه عدد LEL10 را نشان میدهد، یعنی محیط به ۱۰ درصد از مرز انفجار رسیده است و معمولاً آلارم اول به صدا درمیآید.
- TWA (Time Weighted Average): میانگین وزنی زمانی. نشاندهنده حد مجاز مواجهه کارگر با یک گاز سمی در یک شیفت ۸ ساعته است.
- STEL (Short Term Exposure Limit): حد مجاز مواجهه کوتاهمدت (حداکثر ۱۵ دقیقه و نهایتاً ۴ بار در روز).
- OVR (Over Range): اگر این کلمه را دیدید، یعنی غلظت گاز آنقدر بالاست که از توان سنجش سنسور خارج شده است. (وضعیت به شدت بحرانی).
- علامت تیک یا قلب: نشاندهنده سلامت سنسورها و موفقیتآمیز بودن آخرین بامپ تست/کالیبراسیون.
آییننامهها و استانداردهای جهانی مرتبط
فعالیت گازسنجی به شدت تحت نظارت استانداردهای بینالمللی است:
- استاندارد OSHA 29 CFR 1910.146 (فضاهای بسته): این استاندارد آمریکایی صراحتاً اعلام میکند که قبل از ورود پرسنل به فضاهای محصور، باید اتمسفر محیط به ترتیب از نظر: ۱- اکسیژن ۲- گازهای مشتعلشونده ۳- گازهای سمی، آزمایش شود.
- استاندارد NIOSH RELs: موسسه ملی ایمنی و بهداشت شغلی آمریکا، حدود مجاز مواجهه (مثل TWA و STEL) را برای کالیبراسیون آلارم دستگاهها تعیین میکند. (مثلاً حد مجاز TWA برای سولفید هیدروژن 10PPM است).
- گواهینامه EX و ATEX (ضدانفجار): دستگاه گازسنجی که وارد محیط مستعد انفجار (Hazardous Area) میشود، نباید خودش با ایجاد جرقه باعث انفجار شود! تجهیزات باید دارای تاییدیه Intrinsically Safe (ذاتاً ایمن) از مراجعی مانند ATEX اروپا یا IECEx باشند.
- آیین نامه کار در فضای بسته: این آیین نامه که در سال 1401 با تصویب در هیات دولت ابلاغ شد به طور کامل به نحوه برنامهه عملیات اجرایی، مجوز ورود، وظایف اشخاص و آموزش پرداخته است (این آیین نامه رو بخون حتما)
کالیبراسیون دورهای؛ تفاوت مرگ و زندگی
سنسورهای شیمیایی به مرور زمان، بر اثر رطوبت، گرد و غبار، ضربه یا مواجهه مکرر با گازها، دچار «رانش سنسور» (Sensor Drift) میشوند و حساسیت خود را از دست میدهند. به همین دلیل، انجام کالیبراسیون دورهای (معمولاً هر ۶ ماه یکبار) توسط آزمایشگاههای معتبر و دریافت گواهینامه کالیبراسیون الزامی است.
گازسنجی یک وظیفه مکانیکی نیست، بلکه یک ارزیابی علمی و تحلیلی است که به دانش، دقت و مسئولیتپذیری بالایی نیاز دارد. به یاد داشته باشید که اعتماد بیجا به حواس انسانی در محیطهای صنعتی، بزرگترین خطای استراتژیک در مدیریت HSE است. با تجهیز پرسنل به گازسنجهای کالیبره و آموزش اصولی مفاهیم TWA، LEL و نحوه واکنش در شرایط آلارم، سازمان خود را در برابر حوادث فاجعهبار بیمه کنید.
آیا در مجموعه شما فرآیند بامپ تست روزانه قبل از شروع کار انجام میشود؟ تجربیات و چالشهای خود در کار با گازسنجهای صنعتی را در بخش نظرات سایت همیار HSE با ما در میان بگذارید.
