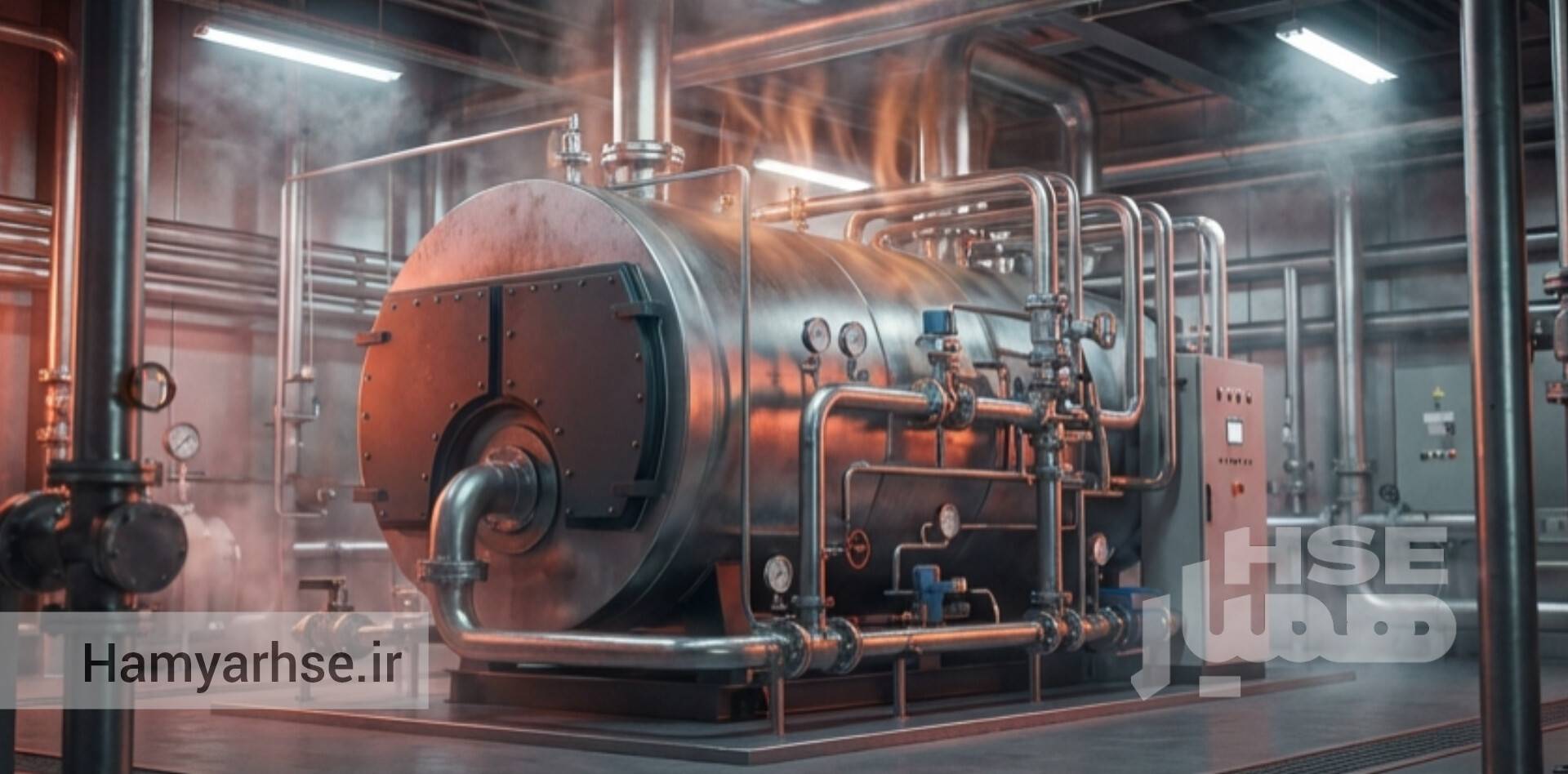

در بسیاری از فرآیندهای صنعتی، نیاز به دماهای بسیار بالا (بین 150تا 300 درجه سانتیگراد) امری حیاتی است. اگر بخواهیم این دما را با استفاده از دیگهای بخار (آب) تامین کنیم، به فشارهای کاری بسیار خطرناک و تاسیساتی فوقالعاده سنگین و گرانقیمت نیاز خواهیم داشت. راه حل مهندسی و هوشمندانه برای این چالش، استفاده از دیگ روغن داغ یا بویلر روغن داغ (Hot Oil Boiler) است.
دیگ روغن داغ (که با نام Thermal Oil Heater نیز شناخته میشود) دستگاهی است که در آن انتقال حرارت بین یک «سیال گرماگیرنده» (روغنهای حرارتی مخصوص) و یک «سیال گرمادهنده» (گازهای داغ حاصل از احتراق مشعل) صورت میگیرد. در این سیستم، روغن بدون اینکه تبخیر شود، حرارت را جذب کرده و در فشار پایین، دمای بسیار بالایی را به خطوط تولید منتقل میکند. در این مطلب از سایت همیار HSE، به کالبدشکافی علمی، فنی و ایمنی بویلرهای روغن داغ میپردازیم.
برای مطالعه بیشتر : آیین نامه حفاظتی مولد بخار و دیگ های آبگرم
اصول مهندسی در طراحی و ساخت بویلر روغن داغ
طراحی یک دیگ روغن داغ، بازی با آتش و سیالات قابل اشتعال است؛ بنابراین جایی برای خطای محاسباتی وجود ندارد. اصول پایه در طراحی این تجهیزات عبارتند از:
- انتقال حرارت یکنواخت: حرارت باید به صورت کاملاً یکنواخت به روغنی که درون کویلهای مارپیچ در حال گردش (سیرکولاسیون) است، منتقل شود. افزایش سطح انتقال حرارت، باعث استفاده بهینه از انرژی و کاهش مصرف سوخت میشود.
- خطر توقف سیال: هرگونه حرارت غیریکنواخت موضعی یا توقف حرکت روغن در مسیر کویلها، باعث بالا رفتن شدید دمای روغن از حد مجاز میشود. این اتفاق به سرعت منجر به اکسیداسیون، تشکیل لجن، ککزدگی (Carbonization) و اسیدی شدن روغن میگردد که در زمان کوتاهی کل سیستم را فلج خواهد کرد.
- استاندارد مرجع: از آنجا که تاکنون استاندارد ملی اجباری مدونی در ایران برای هیتر روغن داغ تدوین نشده است، تولیدکنندگان معتبر و بازرسان ایمنی، مستقیماً به اصول فنی ارائه شده در استاندارد معتبر آلمان به شماره DIN 475 استناد میکنند.

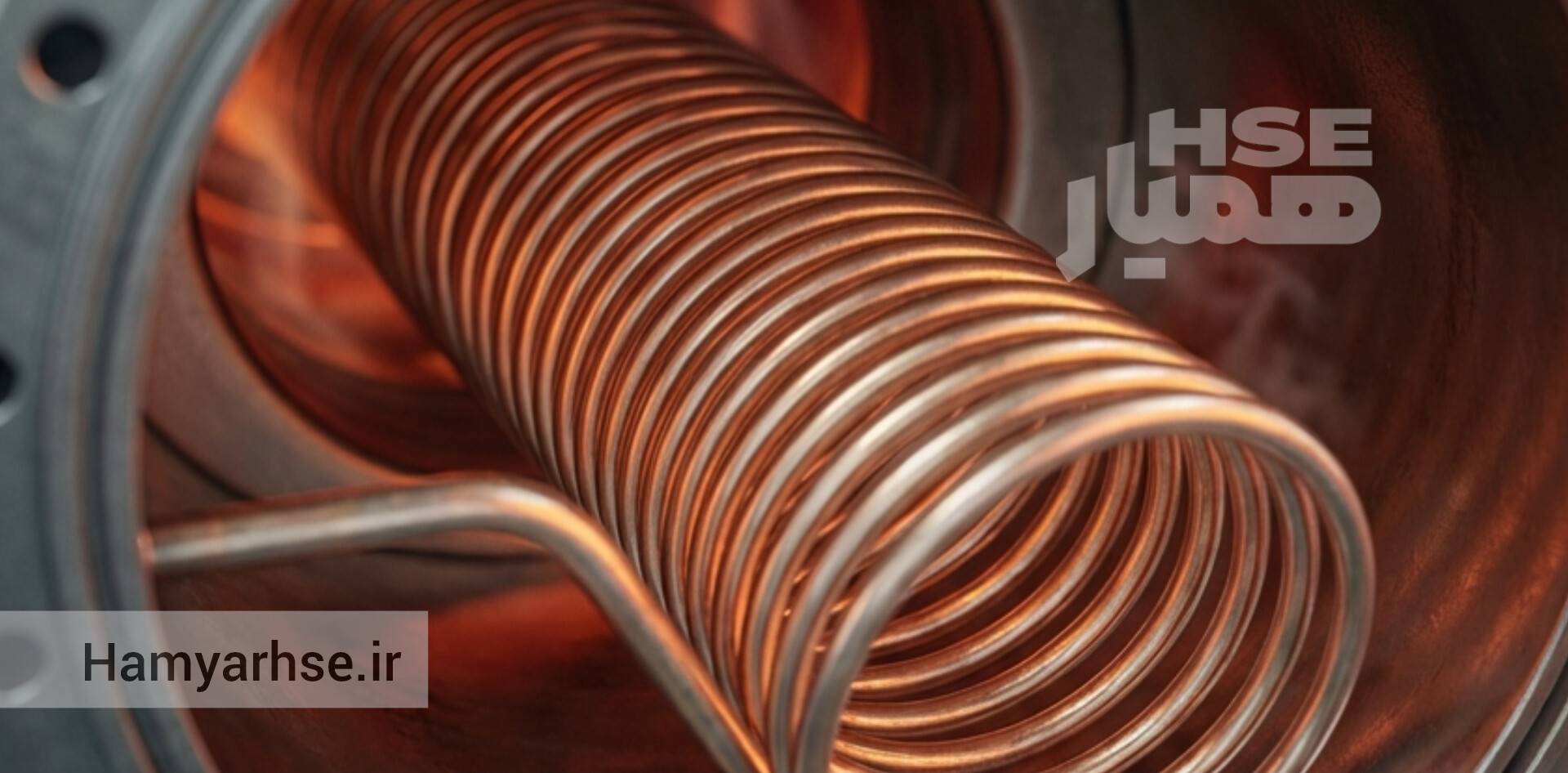

ساختار کویلها: بویلرهای روغن داغ معمولاً به صورت تککویل، دوکویل یا سهکویل تولید میشوند. متداولترین نوع آن، دارای 2 کویل حرارتی است که هر کویل از 1 یا 2 نخ لوله تشکیل شده است.
طبقهبندی انواع دیگ روغن داغ
هیترهای روغن داغ بر اساس دو فاکتور «ساختار فیزیکی» و «نوع سوخت» دستهبندی میشوند:
الف) بر اساس نحوه نصب (افقی یا عمودی)
- بویلر افقی: معمولاً دارای راندمان حرارتی بالاتری است و در ظرفیتهای صنعتی بزرگ کاربرد دارد.
- بویلر عمودی: در ظرفیتهای پایینتر یا موتورخانههایی با محدودیت فضا استفاده میشود.
مزایای طلایی دیگ روغن داغ عمودی:
- به دلیل خاصیت بالاروی هوای داغ، حرارت زمان ماندگاری بهتری در داخل بویلر دارد.
- به لطف نیروی گرانش زمین، گردش روغن داغ در کویلها روانتر انجام میشود.
- در زمان تعمیرات، تخلیه روغن داغ با سرعت بسیار بیشتری صورت میگیرد.
- فضای (Footprint) بسیار کمی را در موتورخانه اشغال میکند.
ب) بر اساس نوع مشعل (سوخت مصرفی)
بسته به سوخت در دسترس کارخانه، این بویلرها به صورت گازسوز، گازوئیلسوز، دوگانهسوز (گاز و گازوئیل) و در صنایع خاص به صورت سهگانهسوز (گاز، گازوئیل و مازوت) مجهز و تولید میشوند.
تجهیزات جانبی حیاتی در سیستم روغن داغ

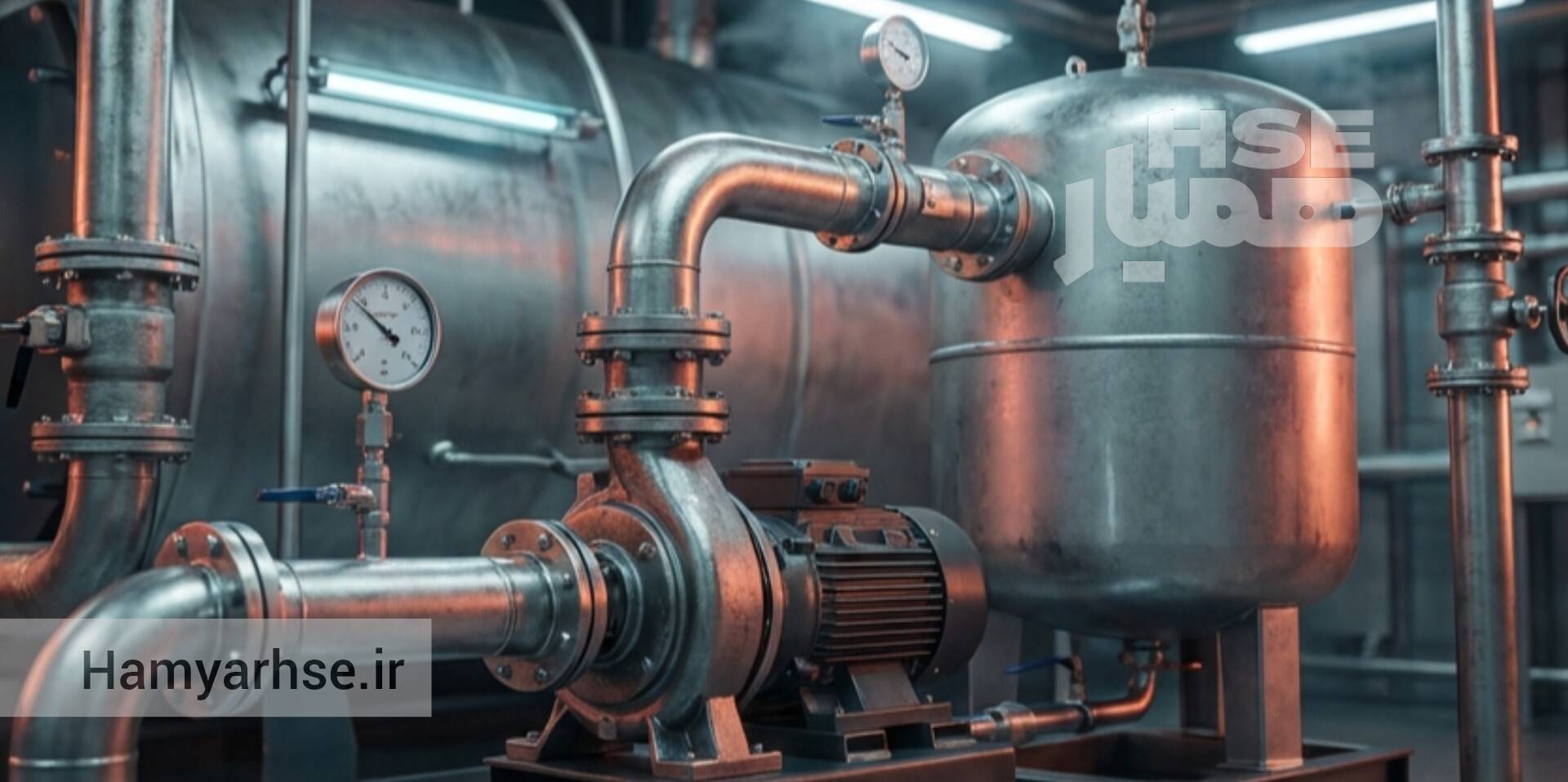

پمپ سیرکولاسیون روغن داغ
این پمپها قلب تپنده سیستم برای به گردش درآوردن روغن در مدار بسته هستند. به منظور جلوگیری از نشت روغن داغ (که خطر آتشسوزی وحشتناکی دارد)، عمدتاً از پمپهای سانتریفیوژ (گریز از مرکز) با سیلهای مکانیکی نسوز استفاده میشود. نکته ایمنی مهم این است که پمپ باید به گونهای انتخاب شود که سیال درون محفظه آن دچار پدیده کاویتاسیون یا تولید بخار نشود.
منبع انبساط بسته (Closed Expansion Tank)
زمانی که دمای کاری روغن به نقطه اشتعال (Flash Point) نزدیک میشود، یا در موتورخانههایی که محدودیت ارتفاع برای نصب منبع انبساط باز (در بالاترین نقطه سیستم) وجود دارد، از منبع انبساط بسته استفاده میشود. این سیستم تحت پوشش گاز خنثی (مانند ازت) کار میکند تا از تماس روغن با اکسیژن هوا و آتشسوزی جلوگیری کند. به دلیل ساختار پیچیده، این منبع نیازمند تجهیزات کنترلی ابزار دقیق و اپراتوری بسیار حساسی است.
دوره آفلاین ایمنی مواد شیمیایی پیشرفته رو حتما ببین
کاربردهای گسترده بویلر روغن داغ در صنعت
همانطور که اشاره شد، این سیستمها برای تامین دمای 150 الی 300 درجه سانتیگراد در فشار اتمسفریک ایدهآل هستند. (دستیابی به دماهای بالاتر از 300 درجه، نیازمند طراحیهای بسیار خاص، روغنهای سینتتیک گرانقیمت و پذیرش استهلاک بالای سیستم است). صنایع هدف عبارتند از:
- صنایع شیمیایی و پلیمری: گرم کردن راکتورها، اتوکلاوها، میکسرها، ماشینآلات پلیمریزاسیون و صنایع رنگ.
- صنایع نساجی: تامین حرارت ماشینآلات رنگرزی، کلندرها، استنسرها و خشککنها.
- صنایع چوب و نئوپان: روکش کردن چوب و دستگاههای خشککن.
- صنایع قیر و آسفالت: گرم نگهداشتن مخازن قیر، میکسرها و سپراتورها.
- صنایع غذایی: دستگاههای تقطیر، تجزیه چربی و سرخکنهای صنعتی بزرگ.
- صنایع کاغذسازی: اتاقهای خشککن و سیلندرهای حرارتی.
ایمنی، خطرات و الزامات بازرسی
در مباحث HSE، بویلر روغن داغ به دلیل جریان داشتن هزاران لیتر سیال به شدت داغ و قابل اشتعال، یک کانون خطر (Hazard) بالقوه محسوب میشود. یک دیگ روغن داغ ایمن و استاندارد باید دارای الزامات زیر باشد:
- سازنده معتبر: ساخت بویلر به دلیل قیمت پایینتر توسط کارگاههای زیرپلهای و غیرمتخصص، بازی با جان کارگران است. پیچیدگیهای جوشکاری و فرمدهی کویلها نیازمند دانش متالورژی است.
- متریال استاندارد: استفاده از لولههای درزدار یا غیرآتشخوار مطلقاً ممنوع است. ورقهای فولادی مصرفی در پوسته باید حتماً از نوع ورقهای آلیاژی آتشخوار (مانند 17Mn4 مطابق استاندارد DIN) با ضخامت مهندسیشده باشند.
- تستهای غیرمخرب (NDT): تمامی جوشهای تحت فشار باید توسط شرکتهای بازرسی شخص ثالث (Third-Party) تحت نظارت سازمان استاندارد، با روشهای رادیوگرافی (RT) و اولتراسونیک (UT) تست و تایید شوند.
- سیستم اتوماسیون و اینترلاکها: بویلر باید دارای سنسورهای اختلاف فشار، ترموستاتهای حدی و کنترلرهای جریان (Flow Switch) باشد تا در صورت عدم چرخش روغن یا افزایش دما، مشعل را فوراً و به صورت خودکار خاموش (Trip) کند.
پروتکلهای تمیزکاری و شستشوی دیگ روغن داغ
با گذشت زمان، روغنهای حرارتی دچار افت کیفیت و رسوبگذاری میشوند. برای شستشوی سیستم ۳ رویکرد علمی وجود دارد:
- شستشو با سیال شستشودهنده (Flushing Fluid): زمانی کاربرد دارد که سیستم رسوب سنگینی نگرفته باشد، سیال قدیمی با سیال جدید از نظر شیمیایی سازگار باشد و زمان اورهال کوتاه باشد.
- شستشو با تمیزکننده فرآیندی (Process System Cleaner): در شرایطی که روغن جدید با روغن قبلی ناسازگار است، سیستم دارای لجنگرفتگی شدید و رسوبات کربنی (کک) است، یا بخشهایی از کویل مسدود شده است، استفاده از حلالهای شیمیایی قوی الزامی است.
- الزامات زمانی و فنی: شستشوی شیمیایی نیازمند سیرکولاسیون در دمای خاص و صرف زمان کافی است. بزرگترین اشتباه مدیران کارخانجات این است که میخواهند یک سیستم پیچیده را در تعطیلات آخر هفته شستشو داده و بلافاصله راهاندازی کنند. شتابزدگی باعث از بین رفتن کاسهنمدها و باقیماندن لجنها در سیستم میشود.
بویلر روغن داغ، شاهکار مهندسی حرارت است که در صورت رعایت استانداردهای طراحی (نظیر DIN 475447544754) و سرویسهای دورهای، سالها با بالاترین راندمان برای صنعت شما کار خواهد کرد. اما فراموش نکنید، ایمنی در این تجهیزات شوخیبردار نیست. نظارت بر کیفیت ساخت، بازرسی تستهای جوش و بررسی عملکرد دقیق تجهیزات کنترلی، تضمینکننده سرمایه و جان پرسنل شماست.
