دیگ بخار، بمب ساعتی یا موتور محرک صنعت؟

دیگ‌های بخار (Boilers) قلب تپنده بسیاری از صنایع، از کارخانجات مواد غذایی و نساجی گرفته تا بیمارستان‌ها و پالایشگاه‌ها هستند. اما این تجهیزات قدرتمند، در صورت عدم کنترل دقیق دما، فشار و سطح آب، می‌توانند به بمب‌های ساعتی ویرانگری تبدیل شوند. انفجار یک دیگ بخار نه تنها خسارات مالی جبران‌ناپذیری به همراه دارد، بلکه جان پرسنل را در معرض خطر جدی قرار می‌دهد.

در علم مهندسی ایمنی، حفاظت از دیگ بخار به دو دسته کلی تقسیم می‌شود:

1. حفاظت نهان: ایمن‌سازی محیط اطراف و اتاقک دیگ بخار (Boiler Room).
2. حفاظت آشکار: ایمن‌سازی و کنترل مستقیم خود دستگاه دیگ بخار.

در این مقاله تخصصی از همیار HSE، به بررسی دقیق حفاظت آشکار می‌پردازیم. این نوع حفاظت بر دوش دو بازوی قدرتمند استوار است: اپراتور متخصص (برای پایش و تکمیل چک‌لیست‌های روزانه، هفتگی و ماهانه) و تجهیزات کنترلی دیگ بخار.

تجهیزات کنترلی بویلر وظیفه پایش و تنظیم دو پارامتر حیاتی را بر عهده دارند: فشار بخار و سطح آب. در ادامه به تشریح علمی این تجهیزات می‌پردازیم.

مطالعه کن: آیین نامه حفاظتی مولد بخار و دیگ های آبگرم

تجهیزات کنترل‌کننده فشار بخار

افزایش بیش از حد فشار، عامل اصلی انفجار بویلرهاست. تجهیزات زیر برای مدیریت این پارامتر حیاتی طراحی شده‌اند:

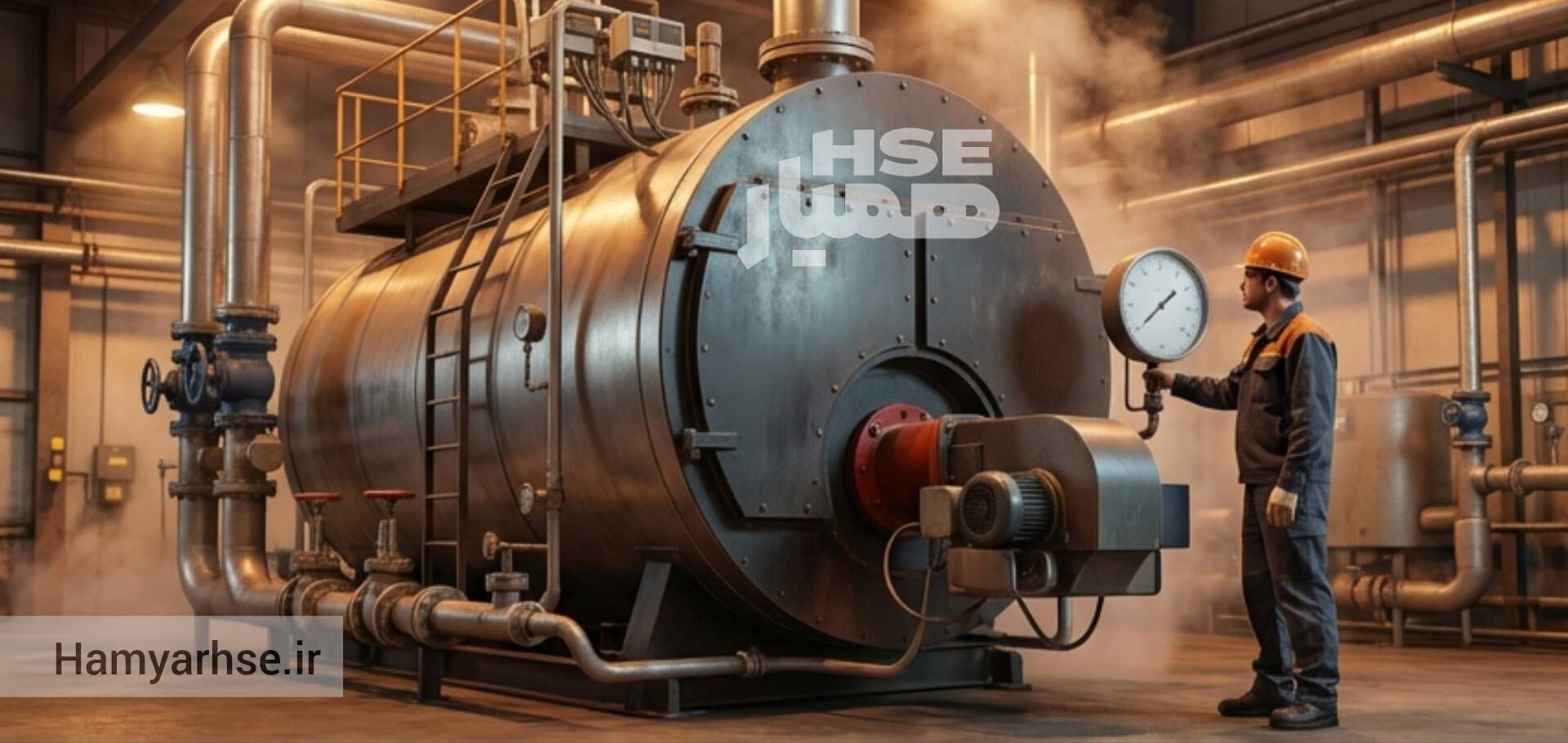

۱. گیج فشار (Pressure Gauge)

گیج فشار یا مانومتر، در واقع هیچ‌گونه عمل کنترلی (قطع و وصل سیستم) انجام نمی‌دهد، بلکه صرفاً نمایشگر میزان فشار بخار داخل بویلر برای اپراتور است.

• نکته ایمنی: ابعاد صفحه نمایشگر (Dial) باید به اندازه‌ای باشد که اپراتور بتواند از پایین دیگ، فشار را به راحتی بخواند. از آنجا که این وسیله یک ابزار اندازه‌گیری است، کالیبراسیون دوره‌ای آن الزامی است.

۲. پرشر سوئیچ‌ها (Pressure Switches)

پرشر سوئیچ یک تجهیز الکترومکانیکی است که مغز متفکر کنترل فشار محسوب می‌شود. بر اساس استاندارد ملی ایران به شماره 423142314231، نصب حداقل 222 دستگاه پرشر سوئیچ روی هر دیگ بخار الزامی است:

• پرشر سوئیچ اصلی: روی فشار کارکرد نرمال تنظیم می‌شود. به محض رسیدن بویلر به فشار مطلوب، فرمان خاموش شدن مشعل را صادر می‌کند.
• پرشر سوئیچ اطمینان (Limit Switch): معمولاً 111 بار بالاتر از فشار کارکرد تنظیم می‌شود. اگر پرشر سوئیچ اصلی خراب شود و فشار بالا برود، این کلید وارد عمل شده، تابلوی برق را کاملاً قطع کرده و آژیر خطر را به صدا درمی‌آورد.
• پرشر سوئیچ سوم (تنظیم طول شعله): در برخی بویلرها برای جلوگیری از شوک حرارتی و خاموش/روشن شدن مکرر (استهلاک دیگ)، کلید سومی تعبیه می‌شود. وقتی فشار خیلی پایین است، مشعل با شعله بلند کار می‌کند تا بخار سریع‌تر تولید شود. با نزدیک شدن به فشار هدف، این کلید فرمان شعله کوتاه را صادر می‌کند تا نرخ افزایش فشار ملایم‌تر شود.

۳. سوپاپ اطمینان (Safety Valve)

آخرین خط دفاعی در برابر فشار مکانیکی! این شیر کاملاً مکانیکی است و به برق وابستگی ندارد.

• عملکرد: اگر پرشر سوئیچ‌ها عمل نکنند، سوپاپ اطمینان که معمولاً روی فشار 1.11.11.1 برابر فشار کارکرد تنظیم شده است، به صورت مکانیکی باز شده و بخار اضافی را با صدای سوت مهیبی به بیرون تخلیه می‌کند تا از انفجار جلوگیری شود.
• الزام استاندارد: طبق استاندارد 423142314231، بویلرهای با ظرفیت بیش از 370037003700 کیلوگرم بر ساعت (kg/hrkg/hrkg/hr)، حتماً باید دارای 222 دستگاه سوپاپ اطمینان مستقل یا یک سوپاپ اطمینان دوقلو باشند.

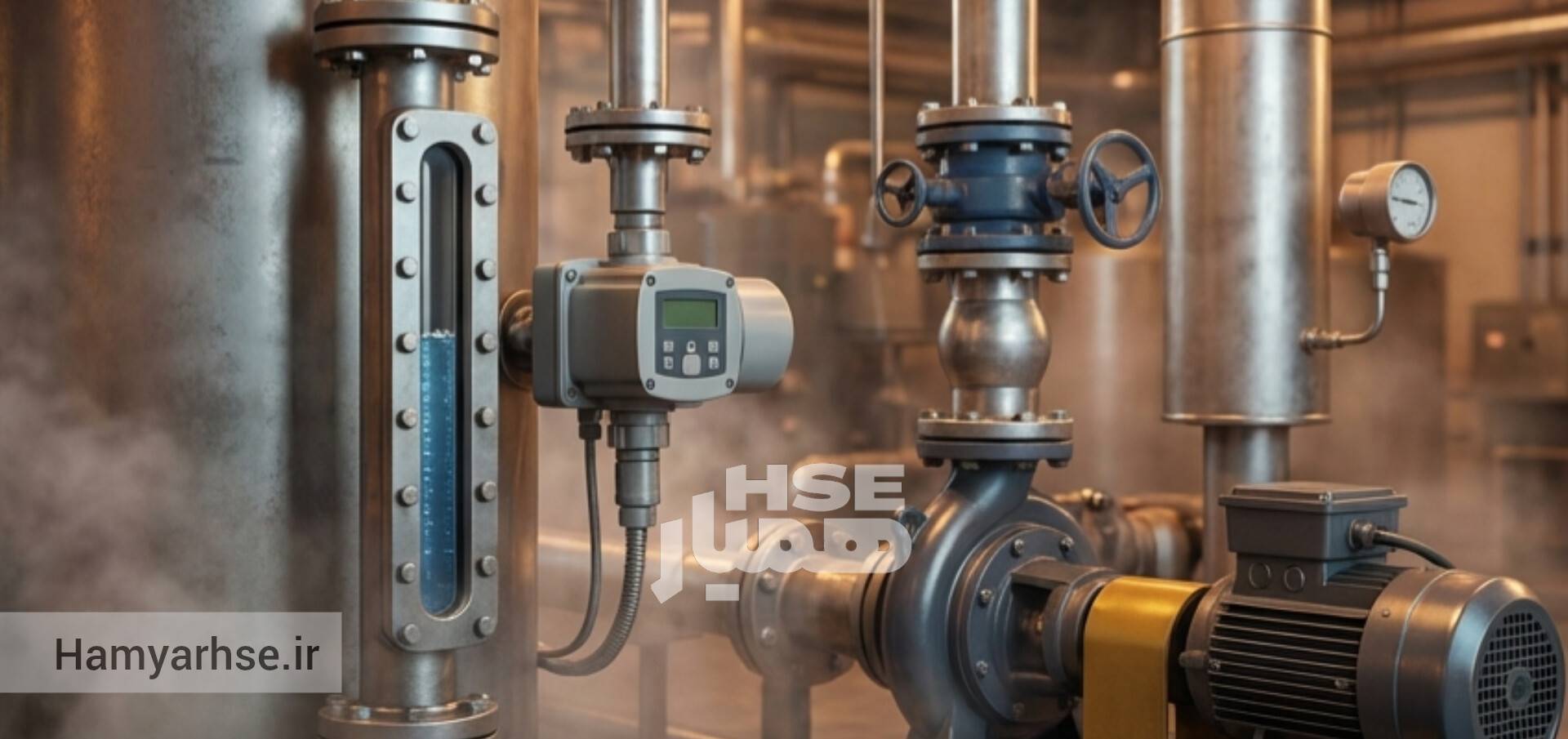

 تجهیزات کنترل‌کننده سطح آب

کاهش سطح آب باعث ذوب شدن لوله‌های آتش‌خوار و متلاشی شدن بویلر می‌شود. تجهیزات زیر نگهبانان سطح آب هستند:

۱. آبنما (Sight Glass)

مانند گیج فشار، آبنما نیز صرفاً یک نشانگر دیداری است و کنترلی روی سیستم ندارد.

• الزام استاندارد: طبق استاندارد 423142314231، بویلرهای با ظرفیت بیش از 145145145 کیلوگرم بر ساعت (kg/hrkg/hrkg/hr) باید حداقل 222 دستگاه آبنما داشته باشند که یکی از آن‌ها مستقیماً به بدنه اصلی دیگ متصل باشد. این تجهیزات در دو نوع شیشه‌ای (شفاف) و مغناطیسی در صنعت استفاده می‌شوند.

۲. لول کنترل (Level Control)

این قطعه یکی از مهم‌ترین تجهیزات اتوماسیون بویلر است که سطح آب را در محدوده نرمال (Normal Water Level) حفظ می‌کند. روی هر دیگ باید حداقل 222 دستگاه لول کنترل نصب شود:

• لول کنترل اصلی: وظیفه دارد سطح آب را همیشه حداقل 100100100 میلی‌متر (mmmmmm) بالاتر از بالاترین لوله حرارتی (آخرین پاس حرارتی) نگه دارد و در صورت نیاز به پمپ تغذیه فرمان روشن شدن می‌دهد.
• لول کنترل اطمینان: در سطحی پایین‌تر از لول کنترل اصلی نصب می‌شود. اگر تجهیز اول از کار بیفتد و سطح آب به طرز خطرناکی افت کند، این سیستم تابلوی برق را قطع و آژیر را فعال می‌کند تا از سوختن دیگ جلوگیری شود.

۳. ترموستات اگزوز (Exhaust Thermostat)؛ قهرمان پنهان

هرچند در برخی استانداردهای قدیمی اشاره مستقیمی به آن نشده است، اما ترموستات دودکش یک کلید ایمنی بی‌نهایت حیاتی است.

• عملکرد: اگر بویلر دچار بی‌آبی شود، حرارت شعله به جای انتقال به آب، مستقیماً از طریق لوله‌ها به سمت دودکش می‌رود. این سنسور در خروجی دودکش نصب می‌شود و معمولاً روی دمایی حدود 303030 درجه سانتی‌گراد (∘C^\circ C∘C) بالاتر از دمای نرمال اگزوز تنظیم می‌گردد. به محض حس کردن حرارت غیرعادی (نشان‌دهنده بی‌آبی و عدم انتقال حرارت)، بلافاصله سیستم را قطع کرده و از یک فاجعه جلوگیری می‌کند.

ایمنی در موتورخانه‌ها یک انتخاب نیست، بلکه خط قرمزی است که عبور از آن بهای سنگینی دارد. تجهیزات کنترلی دیگ بخار (مانند پرشر سوئیچ‌ها، لول کنترل‌ها و سوپاپ‌های اطمینان) نیازمند سرویس، نگهداری و کالیبراسیون مستمر هستند. یک دیگ بخار استاندارد با تجهیزات کنترلی سالم، در کنار یک اپراتور آموزش‌دیده، ضامن تولید پایدار و ایمن در سازمان شماست.

برای مطالعه دستورالعمل‌های تخصصی‌تر، چک‌لیست‌های بازرسی موتورخانه و ارتقای سطح دانش ایمنی سازمان خود، همواره می‌توانید به پایگاه دانش تخصصی همیار HSE مراجعه فرمایید. سلامت و ایمنی صنعت شما، تخصص ماست.
