در دنیای مهندسی و صنایع سنگین، جابهجایی بارهای چند ده تنی تنها با اتصال یک قلاب و کشیدن اهرمها اتفاق نمیافتد. هر باربرداری، یک رویارویی مستقیم با قوانین فیزیک و نیروی گرانش زمین است. غلبه بر این نیرو به شکلی کنترلشده، ایمن و با بهرهوری بالا، نیازمند یک نقشه راه دقیق است؛ نقشهای که در ادبیات مهندسی ایمنی به آن «لیفتینگ پلن» (Lifting Plan) یا برنامه باربرداری میگویند.
عملیات باربرداری شامل مجموعهای از برنامهریزیها، محاسبات مهندسی، بررسیهای میدانی و شبیهسازیهای پیش از جابهجایی بار از نقطه A به نقطه B است. این فرآیند به وسیله جرثقیلها، تجهیزات بالابری (Rigging Gears) و نیروی انسانی متخصص محقق میشود.
در این مطلب از همیار HSE، با استناد به معتبرترین مرجع جهانی یعنی استاندارد ASME P30.1 (برنامهریزی فعالیتهای جابهجایی بار) و ASME B30.5، به کالبدشکافی یک لیفتینگ پلن حرفهای میپردازیم.
چرا لیفتینگ پلن حیاتی است؟ (بهای سنگین بیبرنامگی)
عدم وجود لیفتینگ پلن در عملیات باربرداری، دقیقاً مشابه این است که در یک جاده کوهستانی، با چشمان بسته، بدون اطلاع از میزان سوخت و بدون نقشه رانندگی کنید! در خوشبینانهترین حالت به مقصد نمیرسید، اما در دنیای واقعیِ جرثقیلها، نتیجه معمولاً فاجعهبار است.
بدون یک برنامه مدون، با پیامدهای زیر روبرو خواهیم شد:
- سقوط بار و واژگونی جرثقیل: به دلیل عدم محاسبه دقیق مرکز ثقل یا تناژ.
- به خطر افتادن جان انسانها: مرگ یا نقص عضو پرسنل درگیر در عملیات (Fatalities).
- خسارات میلیاردی: آسیب به تجهیزات گرانقیمت، بار و زیرساختهای پروژه.
- توقف پروژه: هدر رفتن زمان، منابع مالی و افت شدید بهرهوری.
محصول یک لیفتینگ پلن استاندارد، باربرداری با موفقیت، همراه با آرامش و با ریسک مهار شده است.
پارامترهای طلایی در طراحی لیفتینگ پلن
یک برنامه باربرداری جامع، تمام متغیرهای پیدا و پنهان سایت را پوشش میدهد. مهندسان و مدیران باربرداری باید موارد زیر را با دقت ریاضیوار بررسی کنند:
- مشخصات فیزیکی بار: وزن دقیق بار، ابعاد هندسی و حجم بار.
- مرکز ثقل (Center of Gravity - CoG): تعیین محل دقیق مرکز ثقل برای جلوگیری از تاب خوردن یا لنگر انداختن بار.
- مشخصات جرثقیل: بررسی ظرفیت، طول بوم، شعاع کاری و مطالعه دقیق جدول بار (Load Chart) جرثقیلهای منتخب پروژه.
- تجهیزات باربندی (Rigging Equipment): محاسبه ظرفیت و انتخاب نوع اسلینگها (سیم بکسل، تسمه، زنجیر)، شگلها و زاویه بستن بار.
- ارزیابی محیطی و هندسی سایت: بررسی محل استقرار جرثقیل، ظرفیت باربری خاک (Ground Bearing Pressure)، محدودیتهای ارتفاعی و موانع فیزیکی (مثل خطوط برق فشار قوی).
- تاییدیه سلامت تجهیزات: اطمینان از انجام بازرسیهای دورهای و روزانه کلیه تجهیزات بالابری.
- ارزیابی ریسک (Risk Assessment): شناسایی خطرات بالقوه محیطی (مانند سرعت باد) و ارائه راهکارهای کنترلی.
طبقهبندی باربرداریها؛ عادی یا بحرانی؟
در استانداردهای بینالمللی، لیفتینگ پلنها بر اساس سطح ریسک و پیچیدگی به دو گروه اصلی تقسیم میشوند:
۱. باربرداری عادی (Routine Lifts)
این نوع باربرداریها در کارگاهها و سایتهای عملیاتی به صورت روتین و روزانه انجام میگیرند و شرایط آنها تحت کنترل کامل است. ویژگیهای این دسته عبارتند از:
- وزن بار کمتر از 50 تن باشد.
- وزن بار کمتر از 75% ظرفیت اسمی جرثقیل در آن شعاع کاری باشد.
- مرکز ثقل بار مشخص بوده و عمود بر قلاب جرثقیل قرار گیرد.
- شرایط محیطی و آبوهوایی کاملاً ایدهآل و پایدار باشد.
- عملیات بارها تکرار شده و ارزیابی ریسک آن از پیش مشخص باشد.
- تجهیزات باربندی متداول، استاندارد و دارای گواهینامه سلامت باشند.
- عملیات توسط یک اپراتور و یک ریگر مشخص به صورت روتین انجام شود.
۲. باربرداری خاص یا بحرانی (Non-Routine / Critical Lifts)
این دسته نیازمند لیفتینگ پلن مهندسیشده و فوقالعاده دقیق (Critical Lift Plan) هستند. کوچکترین اشتباه در این نوع باربرداری به فاجعه ختم میشود. شرایط آن شامل موارد زیر است:
- وزن بار بالای 50 تن باشد.
- باربرداری نیازمند استفاده از ظرفیتی بالاتر از 75% چارت بار جرثقیل باشد.
- باربرداری ترکیبی (Tandem Lift): استفاده همزمان از دو یا چند جرثقیل برای یک بار.
- باربرداری کور (Blind Lift): اپراتور جرثقیل دید مستقیمی به بار نداشته باشد.
- جابجایی بارهای گرانقیمت، مواد خطرناک (شیمیایی/رادیواکتیو) یا کار در سایتهای بسیار حساس (مانند پالایشگاههای در حال کار).
- بارهای نامتعادل، دینامیک یا بارهایی که مرکز ثقل آنها مشخص نیست.
- شرایط محیطی نامساعد یا وجود موانع پیچیده در مسیر چرخش جرثقیل.
معماری اجرای لیفتینگ پلن (از کاغذ تا میدان)
روند کار با درخواست مدیر سایت آغاز میشود. تیم تخصصی باربرداری اطلاعات میدانی را جمعآوری کرده و در اختیار مدیر باربرداری (Lift Director) قرار میدهد.

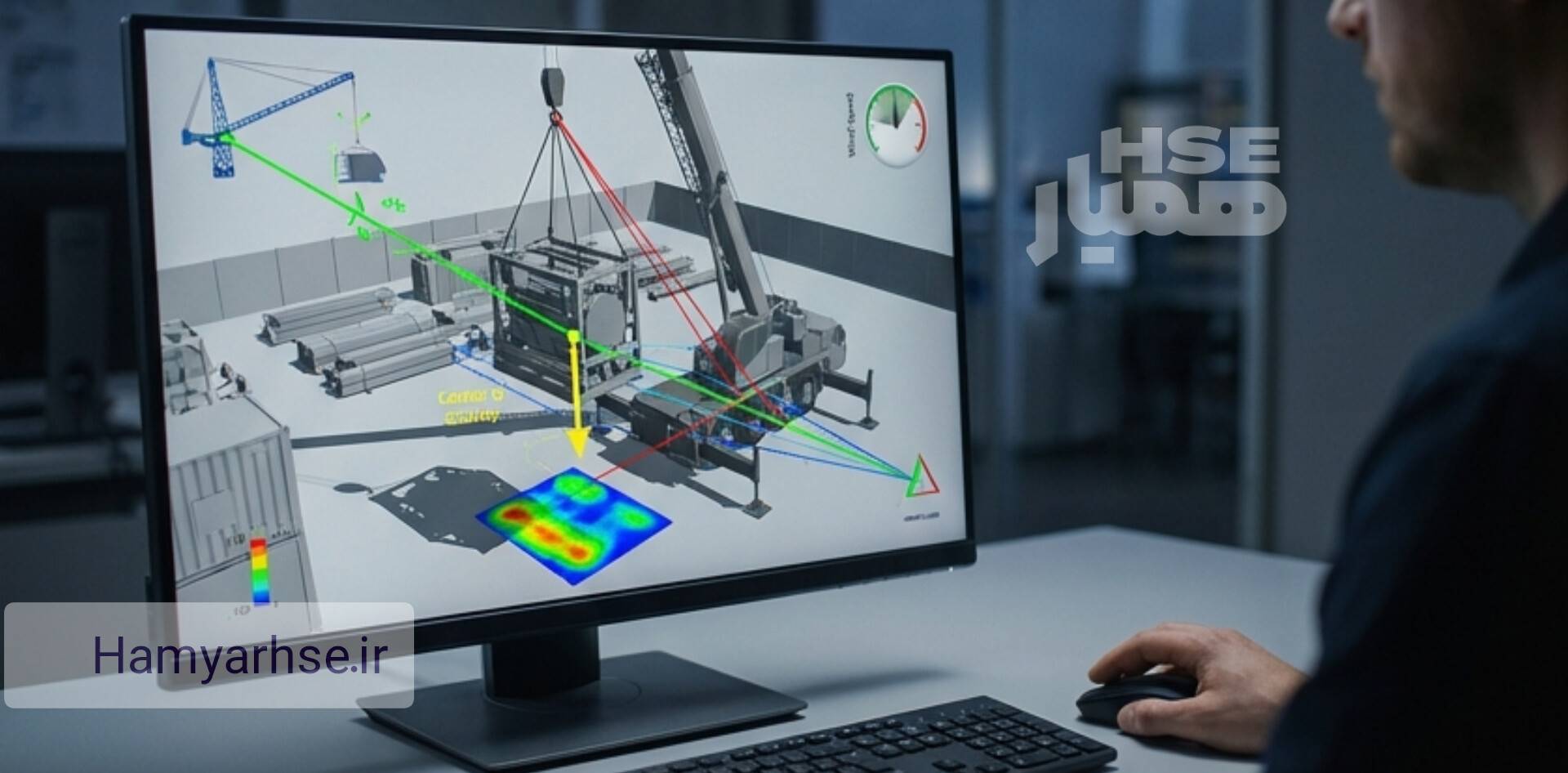

در جوامع بینالمللی امروزی، محاسبات تنها به روش دستی انجام نمیشود؛ بلکه لیفتینگ پلنها در نرمافزارهای قدرتمند شبیهسازی سه بعدی (مانند 3D Lift Plan یا افزونههای AutoCAD) به صورت بصری پیادهسازی میشوند تا میزان خطای انسانی به صفر برسد. پس از تایید نهایی توسط ناظران ایمنی، عملیات مجوز اجرا میگیرد.
نقشها و مسئولیتها بر اساس استاندارد ASME
استاندارد ASME به منظور جلوگیری از تداخل وظایف، مسئولیت هر فرد در عملیات را به روشنی تعریف کرده است:
- مدیر باربرداری (Lift Director): رهبر و تصمیمگیرنده نهایی. او مسئولیت صحت محاسبات، تایید لیفتینگ پلن و نظارت عالیه بر کل عملیات را بر عهده دارد.

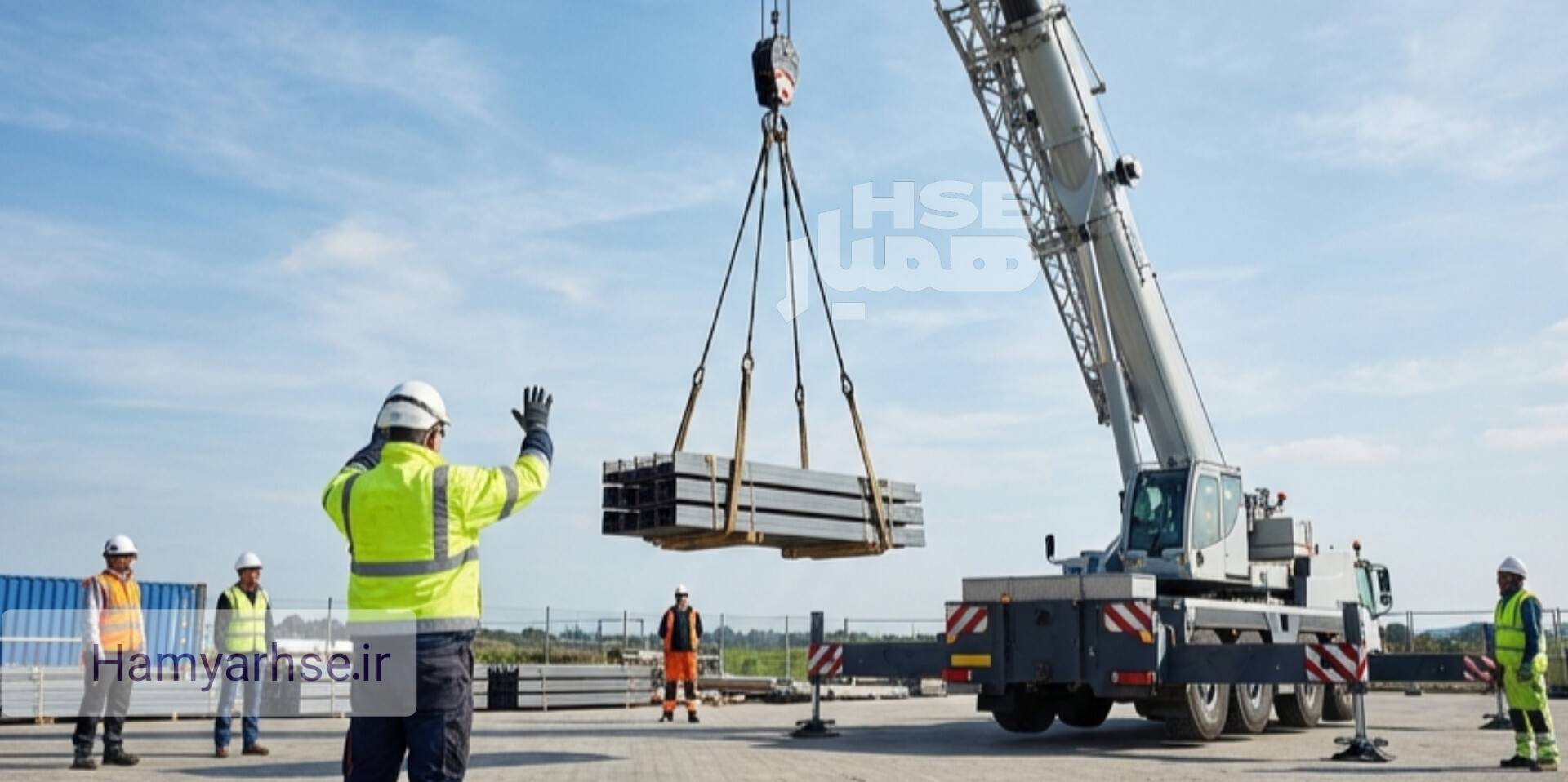

- تیم باربرداری (ریگر و علامتدهنده - Rigger & Signalperson): چشم و دستان عملیات. آنها وظیفه انتخاب روش صحیح بستن بار، بررسی نقطه گرانیگاه و هدایت اپراتور را دارند.
- اپراتور جرثقیل (Crane Operator): مجری عملیات. او موظف است جرثقیل را دقیقاً مطابق با لیفتینگ پلن و فرمانهای علامتدهنده (Signalman) هدایت کند و حق تخطی از جداول بار را ندارد.
- سرپرست سایت (Site Supervisor): مسئول آمادهسازی شرایط محیطی سایت (تسطیح زمین، کنترل ترافیک و تامین ایمنی عمومی کارگاه).
- مالک / اجارهکننده جرثقیل (Crane Owner / User): موظف به تامین جرثقیل سالم، دارای گواهینامه معتبر بازرسی (Third-party) و تامین پرسنل آموزشدیده.
دوره آفلاین ایمنی باربرداری و لیفتینگ
لیفتینگ پلن صرفاً یک فرم کاغذی برای رفع تکلیف اداری نیست؛ بلکه یک سپر حفاظتی مهندسی شده برای حفظ جان انسانها و سرمایههای یک پروژه است. رعایت اصول آن نشاندهنده بلوغ ایمنی در یک سازمان است.
شما میتوانید برای ارتقای سطح ایمنی پروژههای خود، به سایت همیار HSE مراجعه کرده و از مطالب دیگر استفاده نمایید. باربرداری ایمن، اتفاقی نیست؛ نتیجه برنامهریزی است!
