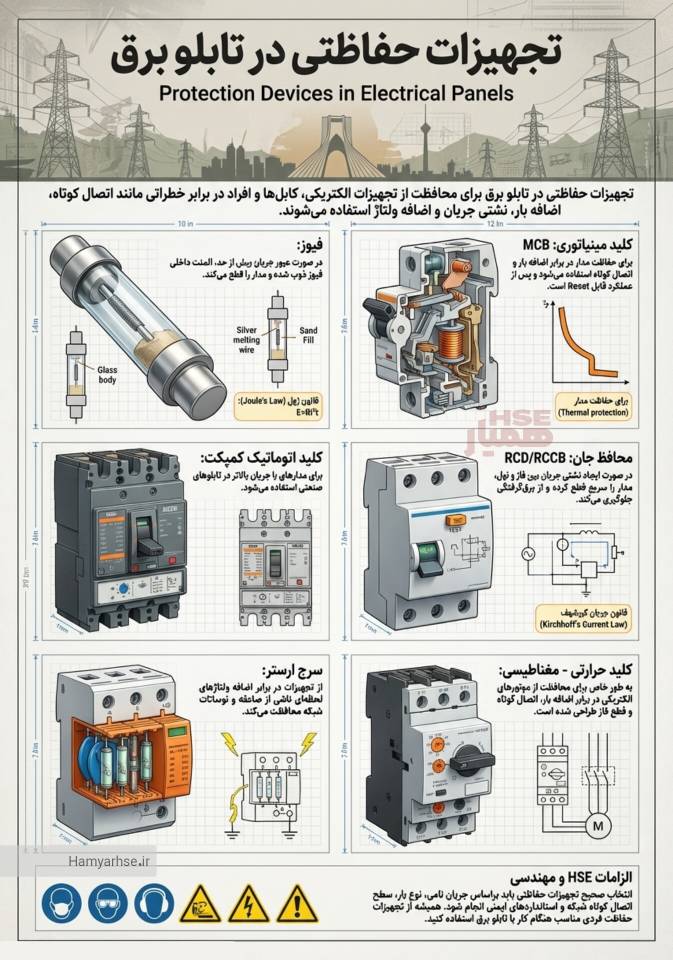

تابلوهای برق صنعتی، شریانهای حیاتی هر کارخانه، پالایشگاه و ساختمان تجاری هستند. اما این شبکههای پیچیده و قدرتمند، در صورت بروز کوچکترین اختلال، پتانسیل تبدیل شدن به یک بمب ساعتی را دارند. تجهیزات حفاظتی در تابلو برق (Protection Devices)، نگهبانان خاموشی هستند که وظیفه دارند از تجهیزات الکتریکی گرانقیمت، کابلها و مهمتر از همه، جان انسانها در برابر خطراتی نظیر اتصال کوتاه، اضافهبار، نشتی جریان و اضافهولتاژ محافظت کنند.
از دیدگاه مهندسی ایمنی و بهداشت حرفهای (HSE)، عدم وجود یا انتخاب اشتباه این تجهیزات، به معنای پذیرش ریسک بالای حوادثی چون آتشسوزیهای الکتریکی (Electrical Fires)، انفجار آرک (Arc Flash) و شوکهای کشنده است. در این مطلب از همیار HSE، به بررسی علمی، دقیق و فنی مهمترین تجهیزات حفاظتی میپردازیم.
فیوز (Fuse)؛ محافظان فداکار مدار
فیوزها قدیمیترین، سادهترین و در عین حال یکی از مطمئنترین تجهیزات حفاظتی در برابر اضافهجریان و اتصال کوتاه هستند.
- مکانیزم عملکرد: فیوزها بر اساس قانون حرارتی ژول عمل میکنند. با عبور جریان اتصال کوتاه، انرژی حرارتی شدیدی (E=R⋅I2⋅tE = R \cdot I^2 \cdot tE=R⋅I2⋅t) در المان ذوبشوندهی فیوز ایجاد میشود که باعث پارگی سیم داخلی و قطع مدار میگردد.
- نکته فنی: فیوزها تجهیزاتی «یکبار مصرف» هستند و پس از عملکرد باید با قطعهای دقیقاً مشابه (از نظر آمپراژ و منحنی قطع) جایگزین شوند. قدرت قطع (Breaking Capacity) بسیار بالای فیوزها، آنها را به انتخابی عالی برای مهار جریانهای اتصال کوتاه عظیم تبدیل کرده است.
کلید مینیاتوری (MCB – Miniature Circuit Breaker)
این کلیدها جایگزین مدرن فیوزها در تابلوهای توزیع و روشنایی هستند و وظیفه حفاظت در برابر اضافهبار (Overload) و اتصال کوتاه (Short Circuit) را بر عهده دارند.
- مکانیزم دوگانه: MCBها دارای دو رله داخلی هستند. یک رله بیمتال (حرارتی) برای قطع مدار در صورت اضافهبار تدریجی، و یک رله مغناطیسی برای قطع آنی و کسری از ثانیه در زمان اتصال کوتاه.
- مزیت ویژه: بر خلاف فیوزها، کلیدهای مینیاتوری پس از عملکرد یا تریپ خوردن، قابلیت وصل مجدد (Reset) دارند.
- تیپهای تخصصی: برای مصارف مختلف، تیپهای متفاوتی مانند نوع B (برای روشنایی)، نوع C (برای موتورهای کوچک) و نوع D (برای ترانسفورماتورها و بارهای سلفی سنگین) طراحی شده است.
کلید اتوماتیک کمپکت (MCCB – Molded Case Circuit Breaker)
هرجا که جریان از محدوده تحمل کلیدهای مینیاتوری (معمولاً بالای ۱۲۵ آمپر) فراتر برود، پای MCCBها به میان میآید. این تجهیزات در تابلوهای اصلی و فیدرهای قدرتمند صنعتی کاربرد دارند.
- ویژگیهای بارز: قدرت قطع بسیار بالا (گاه تا ۱۰۰ کیلوآمپر) و قابلیت تنظیم دقیقِ جریانِ قطع.
- قابلیتهای هوشمند: بسیاری از MCCBهای مدرن دارای واحد حفاظت الکترونیکی (Electronic Trip Unit) هستند که امکان تنظیم دقیق پارامترهای حفاظتی و حتی شبکهشدن و ارسال داده به اتاق کنترل را فراهم میکنند.
کلید محافظ جان (RCD / RCCB – Residual Current Device)
اگر سایر تجهیزات از «دستگاهها» محافظت میکنند، RCD طراحی شده تا از «جان انسانها» در برابر برقگرفتگی مستقیم و غیرمستقیم محافظت کند.
- مکانیزم علمی: این کلید بر اساس قانون جریان کیرشهف کار میکند و دائماً تفاضل جریان رفت (فاز) و برگشت (نول) را میسنجد. اگر ΔI=∣Iphase−Ineutral∣\Delta I = |I_{phase} - I_{neutral}|ΔI=∣Iphase−Ineutral∣ مخالف صفر باشد، نشاندهنده نشت جریان به زمین (یا بدن انسان) است و کلید در کمتر از ۳۰ میلیثانیه مدار را قطع میکند.
- استاندارد ایمنی: در محیطهای مرطوب و صنعتی، استفاده از RCD با حساسیت 30mA30mA30mA (آستانه فیبریلاسیون بطنی قلب) برای محافظت از افراد الزامی است. انواع 300mA300mA300mA آن نیز به عنوان محافظت در برابر آتشسوزی ناشی از نشتی جریان کاربرد دارند.
بیشتر بخوانید: آییننامه حفاظتی تاسیسات الکتریکی در کارگاه ها
سرج ارستر (SPD – Surge Protection Device)
تجهیزات الکترونیکی مدرن به شدت نسبت به نوسانات و اسپایکهای ولتاژی حساس هستند. سرج ارسترها به عنوان سپر دفاعی در برابر اضافهولتاژهای گذرا (Transient Overvoltages) ناشی از برخورد صاعقه یا عملیات سوئیچینگ خازنها در شبکه عمل میکنند.
- نحوه عملکرد: این تجهیزات با منحرف کردن جریانهای هجومی با فرکانس بالا (با شیب dvdt\frac{dv}{dt}dtdv شدید) به سمت سیستم ارتینگ (Earth)، ولتاژ را در سطح ایمنی برای تجهیزات محدود (Clamp) میکنند و باعث افزایش طول عمر PLCها، درایوها و سیستمهای کنترلی میشوند.
کلید حرارتی – مغناطیسی (MPCB - Motor Protection Circuit Breaker)
الکتروموتورها قلب تپنده صنایع هستند. MPCBها به طور خاص برای محافظت از موتورهای الکتریکی طراحی شدهاند.
- کاربرد چندمنظوره: این تجهیزات علاوه بر حفاظت در برابر اضافهبار و اتصال کوتاه، دارای سیستم حفاظت در برابر دوفاز شدن (Phase Loss Protection) نیز هستند که از سوختن سیمپیچ موتور در صورت قطعی یکی از فازها جلوگیری میکند.
ملاحظات و الزامات مهندسی HSE
نصب تجهیزات حفاظتی به تنهایی کافی نیست؛ بلکه کالیبراسیون و انتخاب مهندسی آنها اهمیت حیاتی دارد.
- انتخاب مهندسی (Sizing): سایزینگ این تجهیزات باید دقیقاً بر اساس جریان نامی مدار (InI_nIn)، نوع بار (مقاومتی، خازنی یا سلفی)، سطح اتصال کوتاه شبکه (IscI_{sc}Isc) و استانداردهای معتبری چون IEC 60947 انجام شود.
- خطر انتخاب نادرست: اگر جریان نامی کلید بزرگتر از ظرفیت کابل انتخاب شود، کابل پیش از عملکردِ کلید، ذوب شده و باعث حریق میگردد. همچنین انتخاب کلیدی با قدرت قطعِ پایینتر از اتصال کوتاه شبکه، منجر به انفجار خودِ کلید در لحظه حادثه خواهد شد.
- تست دورهای: تمامی کلیدهای محافظ جان (RCD) دارای دکمه Test هستند که متخصصان HSE و نگهداری باید به صورت ماهانه عملکرد آنها را بررسی کنند.
دوره ایمنی برق پیشرفته رو حتما ببین (حدود 10 ساعت فیلم آموزشی)
تابلوی برقی که بر اساس اصول مهندسی و با استفاده از تجهیزات حفاظتی مناسب (Fuse, MCB, MCCB, RCD, SPD) طراحی شده باشد، ضامن ایمنی پرسنل و تداوم تولید در محیطهای صنعتی است. شناخت دقیق عملکرد هر یک از این تجهیزات، اولین گام در پیادهسازی یک سیستم مدیریت ایمنی یکپارچه در تاسیسات الکتریکی محسوب میشود.
