یک جرثقیل ممکن است صدها تن وزن و پیشرفتهترین سیستمهای هیدرولیکی را داشته باشد، اما در نهایت، تمام این مهندسی عظیم تنها به یک قطعه کوچک ختم میشود: هوک (Hook) یا قلاب. هوک جرثقیل، حلقه واسط بین ماشین و بار است؛ قطعهای که «نقطه شکست واحد» (Single Point of Failure) محسوب میشود. به این معنا که اگر قلاب بشکند، هیچ سیستم ایمنی پشتیبانی وجود ندارد و سقوط بار قطعی است.
در این مطلب از همیار HSE، با استناد به معتبرترین استاندارد جهانی یعنی ASME B30.10 (انجمن مهندسان مکانیک آمریکا)، به بررسی دقیق جنس، علائم، آناتومی و از همه مهمتر، معیارهای سختگیرانه از رده خارج شدن (ریجکت) هوک جرثقیل میپردازیم.
متالورژی و جنس هوک جرثقیل؛ چرا قلابها نمیشکنند؟
شاید برایتان سوال باشد که چرا یک قلاب نسبتاً کوچک میتواند دهها تن بار را تحمل کند؟ راز این مقاومت در فرآیند تولید آن نهفته است.
قلابهای استاندارد جرثقیل هرگز از طریق ریختهگری (Casting) یا ماشینکاری ساده تولید نمیشوند.

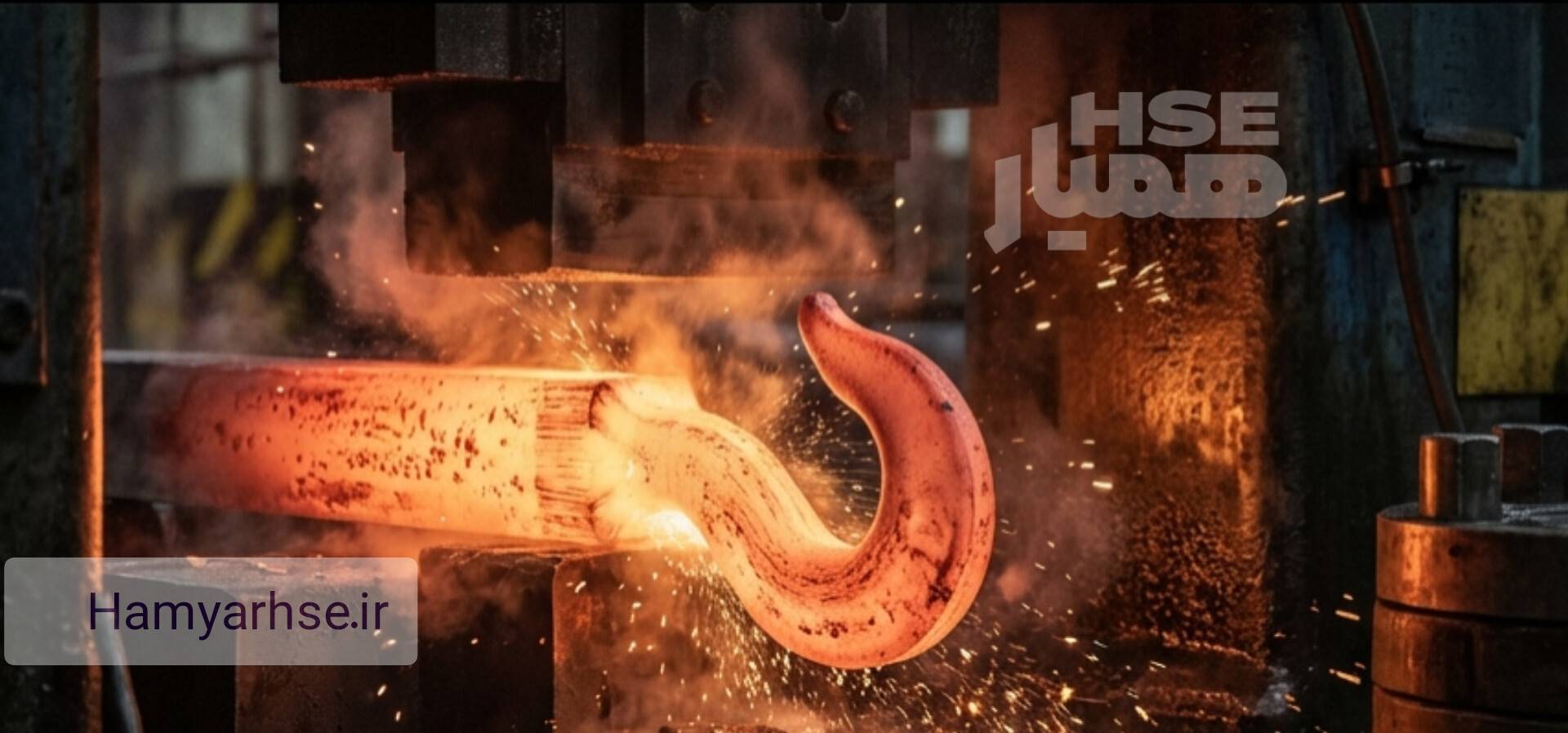

- فرآیند تولید (Drop Forging): قلابها باید حتماً از طریق فرآیند فورجینگ (آهنگری در قالب) ساخته شوند. در این روش، فولاد گداخته تحت ضربات سهمگین پرس قرار میگیرد. این کار باعث فشرده شدن ساختار مولکولی و همراستا شدن دانهبندی فولاد با شکل منحنی قلاب میشود که مقاومت کششی و تسلیم آن را به شدت افزایش میدهد.
- جنس آلیاژ: قلابها عمدتاً از فولاد کربنی فورج شده (Carbon Steel) یا فولاد آلیاژی (Alloy Steel) (ترکیب با کروم، مولیبدن و نیکل) ساخته میشوند. فولاد آلیاژی برای ظرفیتهای بسیار بالا (مانند گریدهای 808080 و 100100100) استفاده میشود زیرا نسبت استحکام به وزن بالاتری دارد.
- خاصیت تغییر شکل پلاستیک (Ductility): یک قلاب استاندارد هرگز نباید به صورت ناگهانی (ترد و شکننده) بشکند. آلیاژ قلاب به گونهای مهندسی شده است که در صورت اعمال بار بیش از حد (Overload)، ابتدا دهانه آن به آرامی باز میشود (تغییر شکل میدهد) تا به عنوان یک هشدار بصری، پیش از فاجعه به اپراتور و ریگر اخطار دهد.
رمزگشایی از اعداد و حروف درج شده روی هوک

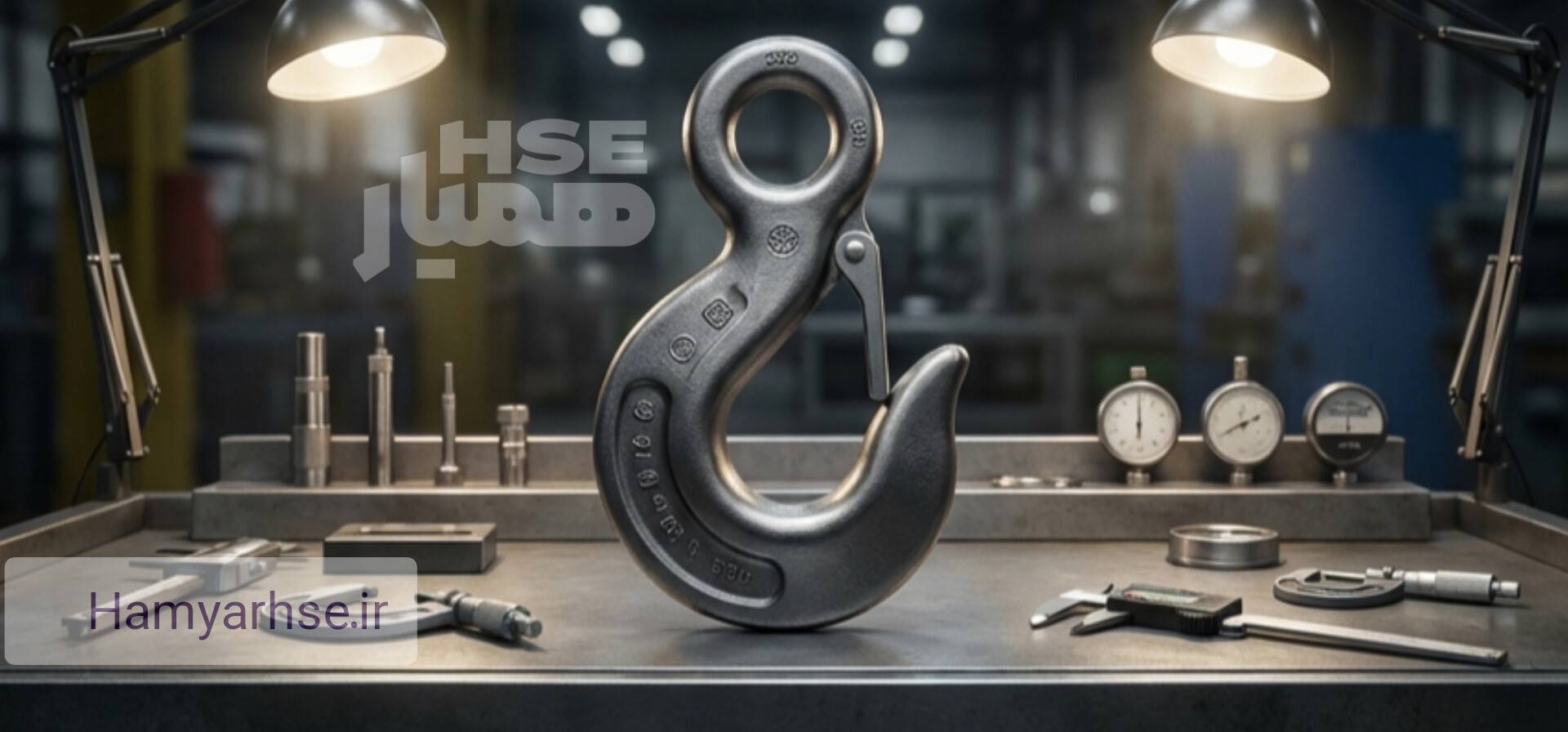

طبق استاندارد ASME، هر قلابی که فاقد علائم حک شده (Embossed/Forged Markings) باشد، بلافاصله از رده خارج است و استفاده از آن جرم محسوب میشود. شما به عنوان بازرس HSE یا ریگر، باید بتوانید این علائم را روی بدنه قلاب (معمولاً در قسمت ضخیمتر یا Bowl) بخوانید:
- لوگو یا نام سازنده (Manufacturer’s ID): مانند Crosby ،Gunnebo ،Gunnebo Johnson. نشاندهنده اصالت و پاسخگویی تولیدکننده است.
- ظرفیت مجاز کاری (WLL یا SWL): مهمترین عدد روی قلاب است (مثلاً WLL 10T به معنای تحمل 10 تن بار ایمن است).
- گرید متریال (Grade): معمولاً با اعدادی مانند 888 (معادل گرید 80) یا 10 (معادل گرید 100) مشخص میشود. هرچه گرید بالاتر باشد، فولاد قویتر است.
- کد ردیابی (Traceability Code / Batch Number): یک کد ترکیبی از حروف و اعداد است که نشاندهنده تاریخ تولید، کوره ذوب و شیفت کاری است. در صورت بروز حادثه، تمام اطلاعات متالورژی قلاب از طریق این کد در کارخانه سازنده قابل ردیابی است.
- علامت زاویه (Angle Indicators): در برخی قلابهای مدرن (مثل محصولات کرازبی)، برجستگیهایی روی لبههای قلاب وجود دارد که زوایای 454545 درجه را نشان میدهد تا ریگر بتواند زاویه مجاز اسلینگها را به صورت چشمی کنترل کند.
معیارهای از رده خارج شدن (ریجکت) هوک طبق استاندارد ASME B30.10
بازرسی قلاب شوخیبردار نیست. بازرسان فنی و پرسنل ایمنی باید قلاب را بر اساس معیارهای زیر بررسی کنند. در صورت مشاهده حتی یکی از موارد زیر، قلاب باید فوراً رنگپاشی شده، تخریب گردد (تا دوباره استفاده نشود) و از سایت خارج شود.
الف) میزان گودی و بازشدگی دهانه قلاب (Throat Opening)
خطرناکترین اتفاق برای قلاب، باز شدن دهانه (دهنه) آن بر اثر باربرداری بیش از حد (Overload) یا گیر کردن نوک قلاب زیر بار است.
- استاندارد ASME میگوید: اگر دهانه قلاب (فاصله بین نوک قلاب تا بدنه اصلی) بیش از 5% نسبت به اندازه اولیه (ارجینال کارخانه) باز شده باشد، قلاب باید ریجکت شود.
- شرط مضاعف: این بازشدگی در هیچ حالتی نباید از 1/4 اینچ (معادل 6.4 میلیمتر) تجاوز کند. (حتی اگر 5% مقدار بیشتری را نشان دهد).
- نکته حرفهای: معمولاً سازندگان معتبر سه نقطه (Punch marks) روی بدنه قلاب حک میکنند. بازرس با اندازهگیری فاصله این نقاط و مقایسه آن با کاتالوگ سازنده، متوجه بازشدگی دهانه میشود.
ب) سایش در نشیمنگاه (Wear in the Saddle/Bowl)
اسلینگها، شگلها و حلقهها دائماً در قسمت گودی (نشیمنگاه یا Saddle) قلاب در حال سایش هستند.

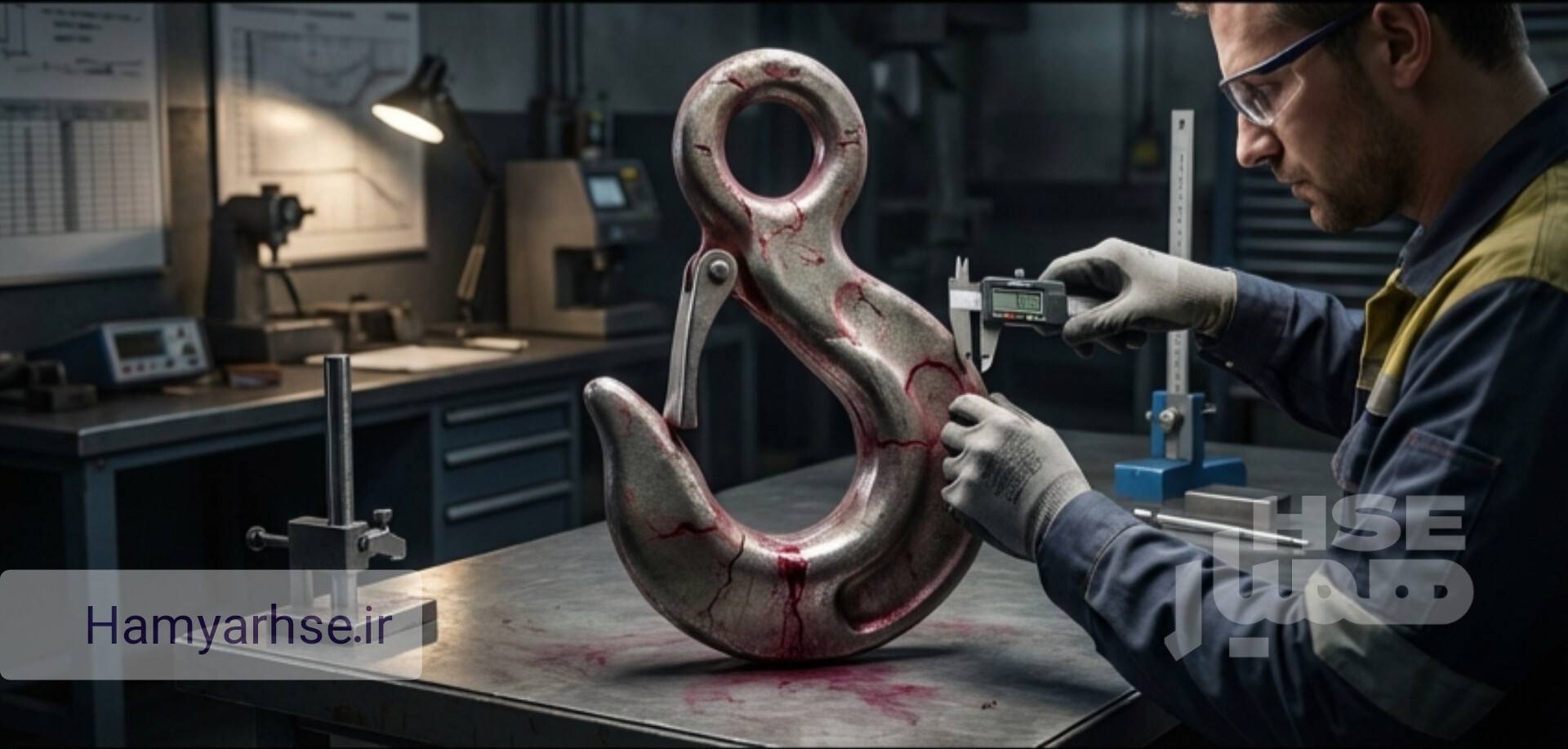

- استاندارد ASME میگوید: اگر میزان ساییدگی در ضخامت قسمت نشیمنگاه (یا هر قسمت دیگری از قلاب) بیشتر از 10% ضخامت اولیه (کالیبره شده) باشد، قلاب از رده خارج است. استفاده از کولیس برای این اندازهگیری الزامی است.
ج) پیچیدگی و تابدیدگی (Twist / Bend)
قلاب باید کاملاً در یک صفحه صاف قرار داشته باشد. تابدیدگی معمولاً زمانی رخ میدهد که بار در حین بلند شدن میچرخد یا باربرداری به صورت مایل (Side Pulling) انجام میشود.
- استاندارد ASME میگوید: هرگونه انحراف و تابدیدگی قابل رویت (Visibly apparent bend or twist) نسبت به صفحه اصلی قلاب غیرمجاز است. (در نسخههای قدیمیتر استاندارد، عدد 10 درجه ذکر شده بود، اما در نسخههای جدید ASME B30.10، هرگونه تابدیدگی چشمی (معادل 0 درجه تلورانس در تابدیدگی) باعث ریجکت شدن قطعی قلاب است).
د) ترکها، بریدگیها و شیارها (Cracks, Nicks, and Gouges)
- وجود هرگونه ترک (Crack) روی بدنه قلاب، حکم مرگ آن را امضا میکند. برای تشخیص ترکهای مویی که با چشم دیده نمیشوند، بازرسان از روشهای تست غیرمخرب (NDT) مانند تست مایعات نافذ (PT) یا ذرات مغناطیسی (MT) استفاده میکنند.
- نکته: بریدگیهای بسیار سطحی (Nicks) گاهی با نظر بازرس سطح 3 (Level III) و با سنگزنی بسیار ملایم (به شرطی که ضخامت از 10% افت نکند) قابل رفع هستند، اما جوشکاری روی قلاب مطلقاً ممنوع است.
هـ) خرابی ضامن ایمنی (Safety Latch)
ضامن ایمنی (شیطانک)، قطعه فنری روی دهانه قلاب است که از خروج اتفاقی اسلینگ جلوگیری میکند.
- اگر ضامن شکسته باشد، فنر آن کار نکند، یا به دلیل باز شدن دهانه قلاب، ضامن روی نوک قلاب ننشیند، هوک تا زمان تعویض یا تعمیر ضامن، حق کار کردن ندارد. (توجه: کار کردن بدون ضامن تنها در شرایط بسیار خاص و با مجوزهای مهندسی ریگینگ (Critical Lift Plan) مجاز است).
و) آسیبهای حرارتی و جوشکاری غیرمجاز
- اگر قلاب در معرض حرارت شدید قرار گیرد (مثلاً پاشش مذاب، آتشسوزی، یا برخورد تصادفی الکترود جوشکاری / Arc Strike)، ساختار متالورژی آن تغییر کرده و فوراً ریجکت میشود.
- هرگونه جوشکاری برای پر کردن ساییدگیهای قلاب، یک تخلف مرگبار و غیرقابل بخشش در صنعت باربرداری است.
دورههای بازرسی هوک جرثقیل
بر اساس دستورالعملهای ایمنی و ASME:
- بازرسی روزانه/مکرر (Frequent): توسط اپراتور جرثقیل یا ریگر، پیش از شروع هر شیفت کاری (به صورت چشمی).
- بازرسی دورهای (Periodic): توسط بازرسان شخص ثالث (Third Party) معتبر و متخصصان صلاحیتدار، هر ماه تا حداکثر سالی یکبار (بسته به شدت کارکرد جرثقیل). در این بازرسی مستندات صادر شده و تستهای NDT انجام میگیرد.
دوره آفلاین ایمنی باربرداری و لیفتینگ برای تو
هوک جرثقیل، قلب تپنده عملیات باربرداری (Lifting/Rigging) است. چشمپوشی از یک ترک مویی، بیتفاوتی نسبت به باز شدن چند میلیمتری دهانه قلاب، یا استفاده از قلابی که علائم آن پاک شده است، میتواند منجر به سقوط بار، خسارات میلیاردی و از دست رفتن جان انسانها شود. استاندارد ASME B30.10 به صراحت خطوط قرمز را مشخص کرده است و در ایمنی، هیچکس حق عبور از این خطوط را ندارد.
برای مطالعه مقالات پیشرفتهتر در زمینه ایمنی جرثقیلها، دانلود چکلیستهای تخصصی بازرسی تجهیزات باربرداری و دریافت مشاوره ایمنی صنعتی، همواره به پایگاه علمی همیار HSE مراجعه فرمایید. ما در کنار شما هستیم تا هیچ باری ناخواسته فرود نیاید!
