تصور کنید تکنسین نگهداری و تعمیرات در حال تعویض تیغههای یک دستگاه پرس هیدرولیک غولپیکر است. ناگهان، اپراتور دیگری بدون اطلاع از حضور تکنسین، دکمه استارت دستگاه را میفشارد. نتیجه؟ یک فاجعه غیرقابل جبران. این دقیقاً همان نقطهای است که سیستم LOTO (Lockout/Tagout) یا «قفل و برچسبگذاری» به عنوان یک فرشته نجات وارد عمل میشود.
در این مطلب از سایت همیار HSE، سیستم LOTO را از مفاهیم پایه تا تکنولوژیهای روز دنیا کالبدشکافی خواهیم کرد. اگر به دنبال ارتقای فرهنگ ایمنی سازمان خود هستید، این مقاله جامعترین مرجع شما خواهد بود.
آشنایی با خطرات انرژی و مفهوم ایزولاسیون
برای درک LOTO، ابتدا باید دشمن را بشناسیم: انرژیهای خطرناک.
دستگاهها تنها با برق کار نمیکنند. انرژیهای باقیمانده یا ذخیره شده میتوانند به اشکال زیر باشند:
- الکتریکی: تابلوهای برق، خازنها.
- مکانیکی: فنرهای فشرده، قطعات معلق تحت تاثیر جاذبه.
- هیدرولیکی و پنوماتیکی: روغن یا هوای تحت فشار درون لولهها و جکها.
- حرارتی و شیمیایی: بخار داغ، مواد اسیدی یا گازهای سمی تحت فشار.
ایزولاسیون (Isolation) چیست؟
ایزولاسیون به معنای قطع کامل ارتباط تجهیزات از منبع تغذیه انرژی و تخلیه انرژیهای ذخیره شده است.
انواع ایزولاسیون:

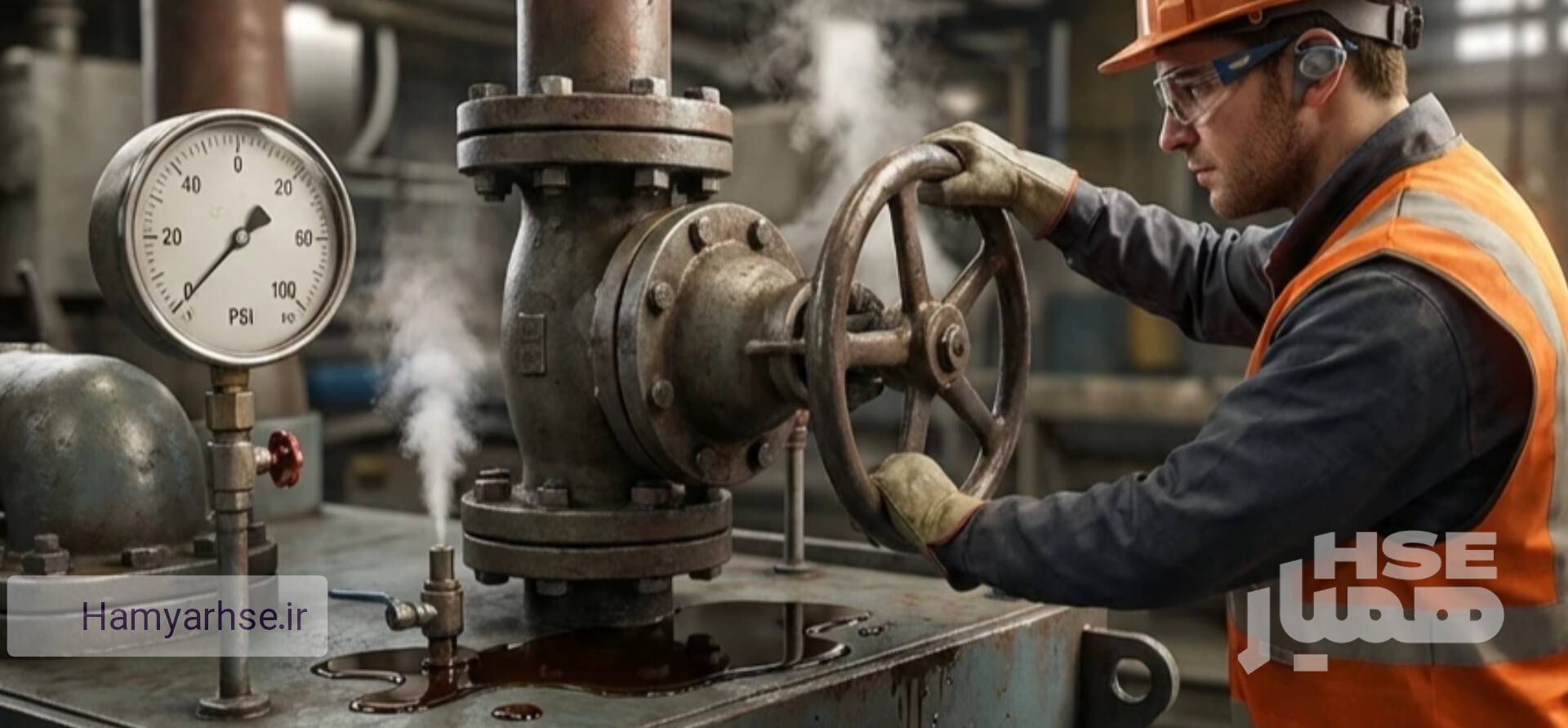

- ایزولاسیون فرآیندی (Process Isolation): شامل بستن ولوها (شیرها)، استفاده از فلنجهای کور (Blind Flange)، یا سیستمهای Block and Bleed (بستن و تخلیه کردن).
- ایزولاسیون الکتریکی (Electrical Isolation): قطع بریکرها، درآوردن فیوزها و قطع سوئیچهای اصلی (Disconnect Switches).
سیستم LOTO چیست و چه اهدافی دارد؟
سیستم LOTO ترکیبی از دو اقدام فیزیکی و اطلاعاتی است:

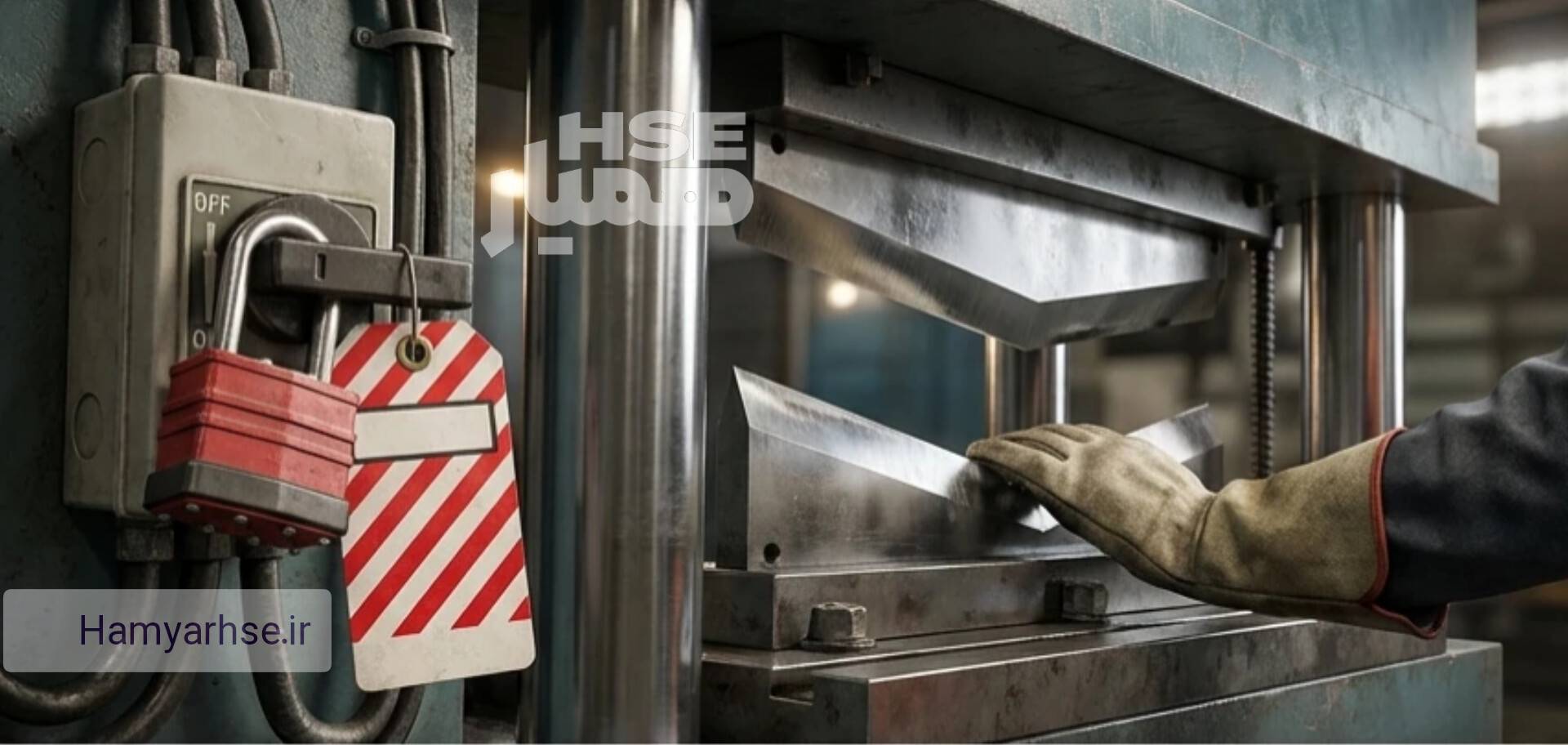

- Lockout (قفل کردن): استفاده از تجهیزات مکانیکی (قفلآویز) برای جلوگیری فیزیکی از باز شدن شیرها یا وصل شدن کلیدهای برق.
- Tagout (برچسبگذاری): نصب کارتهای هشداردهنده در محل قفل برای اطلاعرسانی به دیگران.
اهداف کلیدی LOTO:
- جلوگیری از راهاندازی غیرمنتظره ماشینآلات (Unexpected Startup).
- محافظت از جان کارکنان در برابر آزادسازی انرژی (Energy Release).
- ایجاد یک رویه استاندارد و قابل پیگیری برای تعمیرات.
- تطابق با الزامات قانونی و استانداردهای بینالمللی ایمنی.
ابزارها و تجهیزات سیستم LOTO
برای اجرای درست این سیستم، نیاز به تجهیزات استانداردی داریم (فعالیتهای مورد نیاز سیستم LOTO با تامین این تجهیزات آغاز میشود):
آشنایی با انواع قفلها در LOTO
- قفلهای شخصی (Personal Locks): معمولاً به رنگ قرمز هستند و هر قفل تنها یک کلید دارد که منحصراً در جیب فرد مجری کار قرار میگیرد.
- قفلهای تجهیزات/گروهی: برای قفل کردن نقاط ایزولاسیون اصلی استفاده میشوند و کلید آنها درون LOTO Box قرار میگیرد.
- تجهیزات جانبی (Lockout Devices): شامل پوششهای ولو (Valve Covers)، قفلهای بریکر مینیاتوری، و کلمپهای چندقفله (Hasps) که اجازه میدهند چندین نفر همزمان یک نقطه را قفل کنند.
آشنایی با کالرکد (Color Code) تگها در LOTO
اگرچه استانداردها در صنایع مختلف متفاوت است، اما کدگذاری رنگی رایج تگها به شرح زیر است:
- تگ قرمز/سفید (Danger - Do Not Operate): نشاندهنده خطر جانی؛ دستگاه تحت تعمیر است و مطلقاً نباید روشن شود.
- تگ زرد (Caution): هشدار برای تغییرات فرآیندی یا شرایط غیرعادی تجهیز.
- تگ آبی/سبز: معمولاً برای تجهیزات خارج از رده (Out of Service) که نیاز به تعمیر دارند اما خطر فوری ندارند.

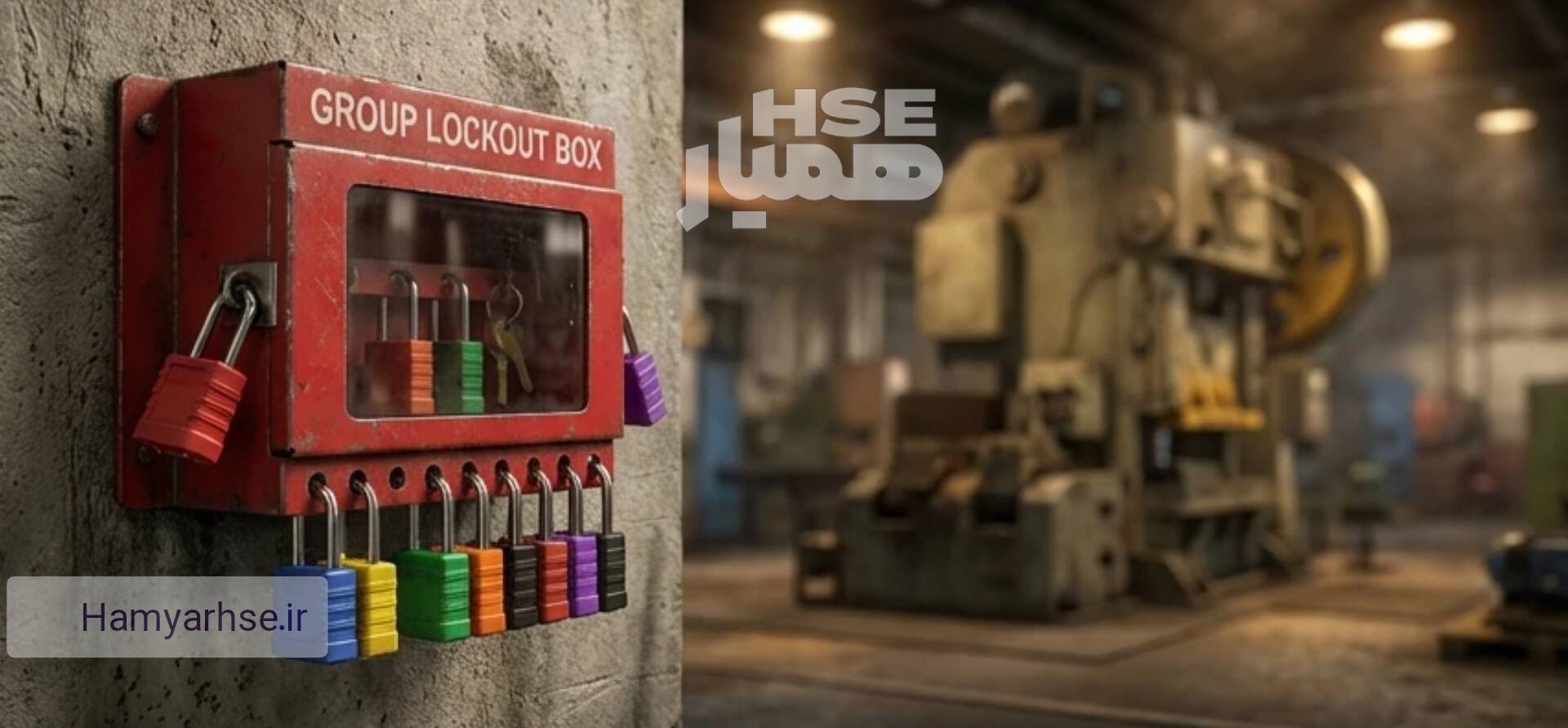

آشنایی با جعبه قفل گروهی (LOTO Box)
در پروژههای بزرگ که چندین نقطه انرژی باید قطع شود و دهها نفر روی دستگاه کار میکنند، از LOTO Box استفاده میشود.
نحوه کار: سرپرست، تمام نقاط انرژی را با قفلهای تجهیزات قفل میکند. سپس تمامی کلیدهای آن قفلها را داخل یک جعبه فلزی (LOTO Box) میاندازد. در نهایت، تکتک کارگران قفل شخصی خود را روی این جعبه میزنند. تا زمانی که آخرین کارگر قفل خود را از روی جعبه برندارد، درِ جعبه باز نشده و کلیدهای اصلی تجهیزات در دسترس قرار نمیگیرند!
زمان اجرای LOTO چه موقع است؟
هر زمان که فردی نیاز دارد حفاظ ایمنی دستگاه را بردارد، یا عضوی از بدن خود را در منطقه خطر (Danger Zone) دستگاه قرار دهد (مانند رفع گیر، تمیزکاری، روغنکاری، تعمیرات و تنظیمات).
مراحل 666 گانه اجرای LOTO:
- آمادهسازی و اطلاعرسانی: شناسایی تمامی منابع انرژی توسط سرپرست و اطلاع دادن به اپراتورهای متاثر از توقف کار.
- خاموش کردن دستگاه (Shutdown): توقف تجهیز با استفاده از دکمههای کنترل عادی.
- ایزولاسیون (قطع منبع انرژی): قطع کلیدهای اصلی برق، بستن شیرهای گاز/مایعات.
- قفل و برچسبگذاری (Lockout/Tagout): نصب قفلها و تگهای شخصی بر روی نقاط ایزولاسیون.
- تخلیه انرژی باقیمانده (Zero Energy State): تخلیه فشار لولهها، دشارژ خازنها، مهار قطعات معلق و تخلیه حرارت.
- بررسی و آزمایش (Try-Out یا Verification): حیاتیترین مرحله! فشردن دکمه استارت دستگاه برای اطمینان از اینکه دستگاه واقعاً روشن نمیشود. (پس از تست، کلید استارت باید دوباره به حالت Off برگردد).
پس از اتمام کار، قفلها تنها باید توسط فردی که آنها را نصب کرده است باز شوند.
الزامات قانونی و سناریوهای خاص در LOTO
مسئولیتها در اجرای LOTO
- کارکنان مجاز (Authorized Employees): افرادی که مستقیماً قفلگذاری را انجام داده و تعمیرات را بر عهده دارند.
- کارکنان متاثر (Affected Employees): اپراتورهایی که با دستگاه کار میکنند و در اثر اجرای LOTO کارشان متوقف میشود. این افراد حق دستزدن به قفلها را ندارند.
الزامات LOTO در شرایط تست کردن ماشینآلات
گاهی برای عیبیابی (Troubleshooting) نیاز است دستگاه موقتاً روشن شود. در این شرایط:
محیط پاکسازی میشود →\rightarrow→ قفلها موقتاً برداشته میشوند →\rightarrow→ تست انجام میشود →\rightarrow→ مجدداً منابع انرژی قطع و قفلها نصب میشوند →\rightarrow→ ادامه تعمیرات.
الزامات LOTO در فعالیتهای پیمانکاری
پیمانکاران و کارفرمای میزبان موظفند یکدیگر را از رویههای LOTO خود مطلع سازند. پیمانکاران باید اکیداً از پروتکلهای قفلگذاری سایت میزبان تبعیت کنند تا تداخلی در شناسایی قفلها ایجاد نشود.
الزامات LOTO برای تعمیرات گروهی و شرایط تحویل شیفت
در کارهای گروهی، استفاده از LOTO Box الزامی است. اما در زمان تعویض شیفت (Shift Changeover)، کارگر شیفت قبل تا زمانی که کارگر شیفت جدید قفل خود را روی دستگاه (یا LOTO Box) نزده است، حق ندارد قفل خود را بردارد. دستگاه نباید حتی برای 111 ثانیه بدون حفاظت قفل بماند.
بازرسی، چکلیست و فناوریهای نوین
دوره زمانی بازرسی LOTO
طبق استانداردهای جهانی، رویههای LOTO هر دستگاه باید حداقل سالی 111 بار (Annual Periodic Inspection) توسط یک فرد ذیصلاح بررسی شود تا از صحت عملکرد و آگاهی کارکنان اطمینان حاصل گردد.
چکلیست LOTO
یک چکلیست استاندارد (که میتوانید نمونههای آن را از سایت همیار HSE دانلود کنید) باید شامل موارد زیر باشد:
- آیا تمام منابع انرژی شناسایی شدهاند؟
- آیا انرژیهای حبس شده تخلیه شدهاند؟
- آیا تست استارت (Try-out) انجام شد؟
- آیا تگها خوانا، ممهور به تاریخ و نام شخص هستند؟
دوره آفلاین LOTO به درد خودت میخوره (استفاده کن)
آشنایی با LOTO Mapping و نرمافزار ULTIMO
LOTO Mapping: ایجاد نقشههای بصری و گرافیکی روی تجهیزات که به وضوح نقاط قطع انرژی (E1,E2,P1,V1E1, E2, P1, V1E1,E2,P1,V1) را نشان میدهد. این نقشهها احتمال خطای انسانی در پیدا کردن شیرهای اصلی را به صفر میرسانند.
نرمافزار ULTIMO: یک نرمافزار پیشرفته مدیریت نگهداری و تعمیرات (CMMS/EAM) است که رویههای LOTO را دیجیتالی میکند. با ULTIMO، تکنسینها میتوانند دستورالعملهای LOTO را روی تبلت خود ببینند، مجوزها را الکترونیکی صادر کنند و نقاط قفلگذاری را با اسکن بارکد تجهیزات تایید نمایند.
مراجع سیستم LOTO و ارتباط آن با PTW
رفرنسهای مرجع سیستم LOTO
برای تدوین دستورالعملهای LOTO در سازمان خود، باید به مراجع زیر استناد کنید:
- استاندارد ایمنی و بهداشت شغلی آمریکا: OSHA 29 CFR 1910.147 (مهمترین و جامعترین مرجع).
- استاندارد مدیریت ایمنی: ISO 45001.
- استانداردهای ملی بریتانیا: BS EN 1037 (ایمنی ماشینآلات).
ارتباط سیستم مجوز کار (PTW) و LOTO
پرمیت (Permit To Work) و LOTO دو بال پرواز ایمنی در تعمیرات هستند.
PTW، فرآیند مستندسازی، ارزیابی ریسک و دریافت مجوزات مدیریتی برای شروع کار است؛ در حالی که LOTO، اقدام اجرایی و فیزیکی برای تضمین ایمنی همان پرمیت است. به عبارت ساده: پرمیت اجازه انجام کار را صادر میکند، اما LOTO جان شما را در حین انجام آن کار نجات میدهد. در بسیاری از صنایع پرخطر، صدور پرمیت تعمیرات بدون پیوست شدن فرم اجرایی LOTO اکیداً ممنوع است.
سیستم Lockout/Tagout فراتر از خرید چند قفل و برچسب است؛ LOTO یک فرهنگ، یک تعهد به حیات و یک سیستم مدیریت انرژی است. کوتاهی در اجرای هر یک از مراحل 666 گانه این سیستم، میتواند به قیمت جان انسانها و خسارات میلیاردی به تجهیزات تمام شود.
